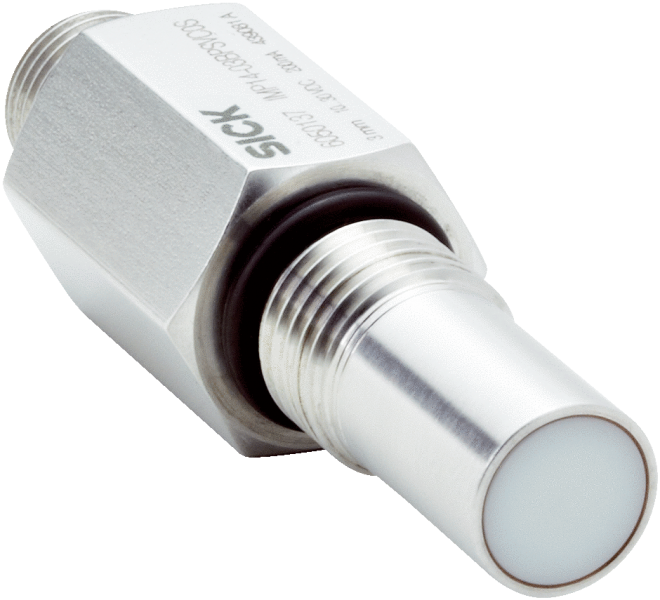

Схема соединений cd-007 Габаритный чертеж Показать всё Скрыть всёХарактеристики
| ETIM | EC002714 |
|---|---|
| ECl@ss | 27270101 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2 7) |
| Медь | Ок. 0 |
| Латунь | Ок. 0,15 |
| 7) IEC61000-4-4 | 1kV. |
| Сталь St37 | 1 |
| Алюминий | Ок. 0 |
| Материал | Нержавеющая сталь, V4A |
| Тип защиты | IP68 1) |
| Гистерезис | 1 % ... 15 % 4) |
| Диаметр, мм | Ø 14 mm |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Тип корпуса | Цилиндрический с резьбой |
| Длина корпуса | 65 mm |
| Размер резьбы | M14 1,5 |
| Функция выхода | Нормально открытый |
| Особые свойства | Стойкость к высокому давлению |
| Постоянный ток Ia | ≤ 200 mA |
| Потребление тока | ≤ 10 mA 3) |
| Нержавеющая сталь | Ок. 0,85 |
| Прочность вакуума | 10-8 Torr 8) |
| Воспроизводимость | ≤ 4 % 5) 6) |
| Исполнение монтажа | Вровень |
| Падение напряжения | ≤ 2 V 2) |
| Задержка готовности | ≤ 50 ms |
| Макс. момент затяжки | ≤ 70 Nm |
| Переключающий выход | NPN |
| Напряжение питания, В | 10 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 20 % 1) |
| Частота переключения | 500 Hz |
| Полезная длина резьбы | 11 mm |
| Устойчивость на сжатие | ≤ 500 bar |
| Отклонение температуры | 15 % |
| Электрическое исполнение | Пост. ток, 3-проводный |
| Расстояние срабатывания Sn | 3 mm |
| Электрическое подсоединение | Разъем M12, 4-конт. |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Размер уплотнительного кольца | 11,5 мм x 2,0 мм |
| Диапазон температур при работе | –25 °C ... +80 °C |
| Материал, активная поверхность | Керамика, Керамика |
| Материал, уплотнительное кольцо | NBR |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Расстояние срабатывания обеспечено Sa | 2,4 mm |
