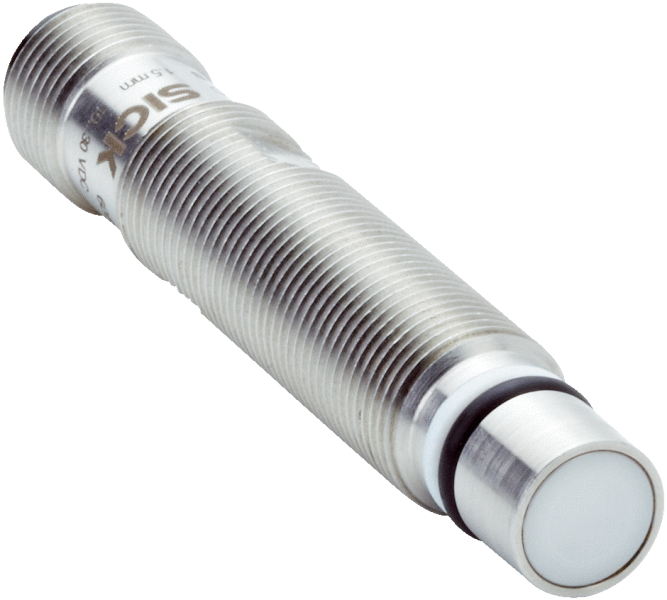

Указания по установке Монтаж заподлицо Схема соединений cd-008 Габаритный чертеж IMP12-xxxxxxxxC, 69 mm Показать всё Скрыть всёХарактеристики
| ETIM | EC002714 |
|---|---|
| ECl@ss | 27270101 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2 |
| Медь | Ок. 0,12 |
| Латунь | Ок. 0,34 |
| Сталь St37 | 1 |
| Алюминий | Ок. 0,2 |
| Материал | Нержавеющая сталь, V2A |
| Тип защиты | IP68 1) |
| Гистерезис | 1 % ... 15 % 4) |
| Диаметр, мм | Ø 12 mm |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Тип корпуса | Цилиндрический с резьбой |
| Длина корпуса | 69 mm |
| Размер резьбы | M12 1 |
| Функция выхода | Нормально закрытый |
| Особые свойства | Стойкость к высокому давлению |
| Постоянный ток Ia | ≤ 200 mA |
| Потребление тока | ≤ 10 mA 3) |
| Нержавеющая сталь | Ок. 0,75 |
| Прочность вакуума | 10-8 Torr 7) |
| Воспроизводимость | ≤ 7 % 5) 6) |
| Исполнение монтажа | Вровень |
| Падение напряжения | ≤ 2 V 2) |
| Задержка готовности | ≤ 50 ms |
| Макс. момент затяжки | ≤ 40 Nm |
| Переключающий выход | NPN |
| Напряжение питания, В | 10 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 20 % 1) |
| Частота переключения | 600 Hz |
| Полезная длина резьбы | 38 mm |
| Размер опорного кольца | 10 мм x 5,9 мм x 1 мм |
| Устойчивость на сжатие | ≤ 500 bar |
| Отклонение температуры | ≤ 15 % |
| Электрическое исполнение | Пост. ток, 3-проводный |
| Расстояние срабатывания Sn | 1,5 mm |
| Электрическое подсоединение | Разъем M12, 4-конт. |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Размер уплотнительного кольца | 5,3 мм x 2,4 мм |
| Диапазон температур при работе | –25 °C ... +80 °C |
| Материал, активная поверхность | Керамика, Керамика |
| Материал, уплотнительное кольцо | FPM |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Расстояние срабатывания обеспечено Sa | 1,2 mm |
