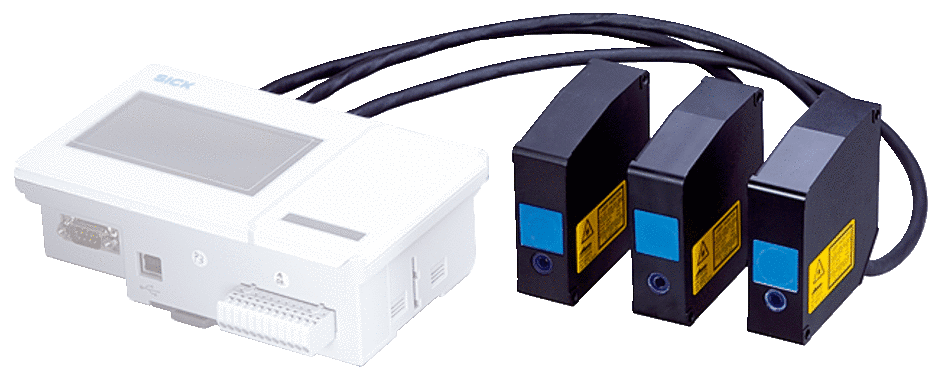

Name: OD5-150W40 Сенсорная головка лазерного датчика расстояния 110...190 мм, измерение толщины стекла
Brand: SICK
SKU: 6049580

Характеристики
Часть системы Сенсорная головка
Объект измерения Естественные объекты

Производительность

Диапазон измерения	110 mm ... 190 mm 1)
Точность воспроизведения	2 µm 2)
Линейность	± 40 µm 2)
Оценка	≥ 0,1 ms 3) 4)
Частота измерения	≤ 10 kHz 1) 4)
Источник света	Лазер, красный
Класс лазера	2 (IEC 60825-1:2014, EN 60825-1:2014) 5)
Тип. размер светового пятна (расстояние)	0,33 mm x 1,6 mm (150 mm)
Особая задача	Измерение толщины прозрачного материала

1) Отражение 6 % ... 90 %, при стандартных настройках.
2) Измерение на 90 % отражения (керамика, белая), для OD5-25x измерение на зеркале, выбранная установка среднего значения: 256 или 4096 для OD5-25x, постоянные условия окружающей среды.
3) Время, необходимое для автоматической коррекции чувствительности, рассчитывается по формуле: период дискретизации х 20. При стандартной настройке 100 мкс (10 кГц) это соответствует
Технические чертежи
Габаритный чертеж OD5-150xx Тип подключения Сенсорная головка, штекер Hirose 12-конт. Anschlussschema Варианты настройки Размер светового пятна Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

Оценка	≥ 0,1 ms 3) 4)
Линейность	± 40 µm 2)
Класс лазера	2 (IEC 60825-1:2014, EN 60825-1:2014) 5)
Особая задача	Измерение толщины прозрачного материала
Часть системы	Сенсорная головка
Источник света	Лазер, красный
Объект измерения	Естественные объекты
Частота измерения	≤ 10 kHz 1) 4)
Диапазон измерения	110 mm ... 190 mm 1)
Точность воспроизведения	2 µm 2)
Тип. размер светового пятна	0,33 mm x 1,6 mm (150 mm)

6049580 — OD5-150W40 Сенсорная головка лазерного датчика расстояния
