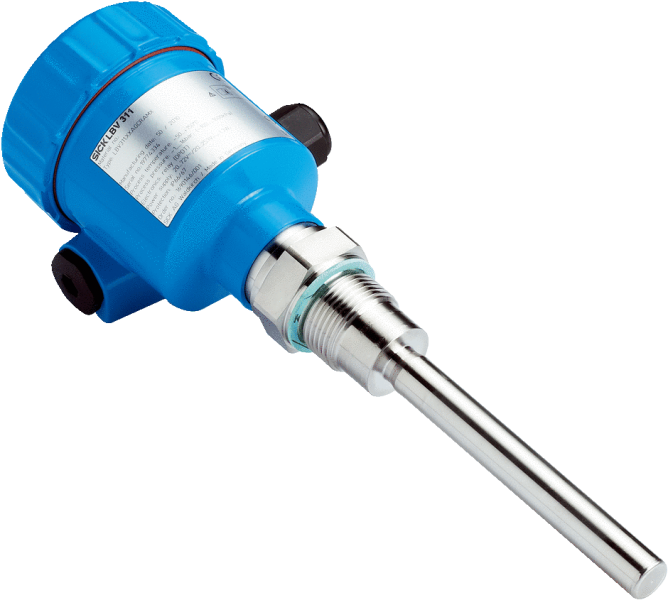

6049370 — LBV311-GXAGCCVMX Датчик предельного уровня сыпучих

Показать всё Скрыть всё

• Характеристики

  Среда	Сыпучие материалы
  Способ измерения	Предельное значение
  Длина зонда	160 mm
  Рабочее давление	–1 bar ... 16 bar
  Рабочая температура	–50 °C ... +150 °C
  Плотность загружаемого материала	≥ 0,02 g/cm³
  Допуск ATEX	ATEX II 1D, 1/2D, 2D Ex ta ta/tb tb IIIC Tx Da, Da/Db, Db
  Испытание опытного образца	BVS 17 ATEX E 098

• Производительность

  Точность измерительного элемента	± 10 mm
  Воспроизводимость	≤ 5 mm
  Оценка	500 мс при покрытии / 1000 мс при освобождении

• Электрика

  Потребление тока	< 4,2 mA
  Время инициализации	< 3 s
  Класс защиты 1 по VDE	✔
  Тип подключения	M20 x 1,5
  Выходной сигнал	Бесконтактный выключатель
  Напряжение питания	Бесконтактный выключатель: 20 V AC/DC ... 253 V AC/DC
  Гистерезис	10 mm
  Выходной ток	< 400 mA
  Индуктивная нагрузка	1 H
  Емкостная нагрузка	100 nF
  Тип защиты	IP66 / IP67

• Механика

  Технические подключения	G 1 A
  Материал корпуса	Нержавеющая сталь (точное литье) 316L
  Материал датчиков	Нержавеющая сталь 316L, 318S

• Данные окружающей среды

  Диапазон температур при работе	–40 °C ... +70 °C
  Диапазон температур при хранении	–40 °C ... +80 °C

• Классификации

  ECl@ss 5.0	27273202
  ECl@ss 5.1.4	27273202
  ECl@ss 6.0	27273202
  ECl@ss 6.2	27273202
  ECl@ss 7.0	27273202
  ECl@ss 8.0	27273202
  ECl@ss 8.1	27273202
  ECl@ss 9.0	27273202
  ETIM 5.0	EC002654
  ETIM 6.0	EC002654
  UNSPSC 16.0901	41111938

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж LBV311, исполнение резьбы G 1 ½ A Габаритный чертеж LBV311, исполнение резьбы G 1 A Габаритный чертеж LBV311 температурный компенсатор –50 °C ... +250 °C Габаритный чертеж LBV311, исполнение резьбы Tri-Clamp Схема соединений Бесконтактный выключатель, схема подключения Инструкции по монтажу Горизонтальная установка Характеристика Окружающая температура – рабочая температура Вид: Галерея Список Показать всё Скрыть всё
