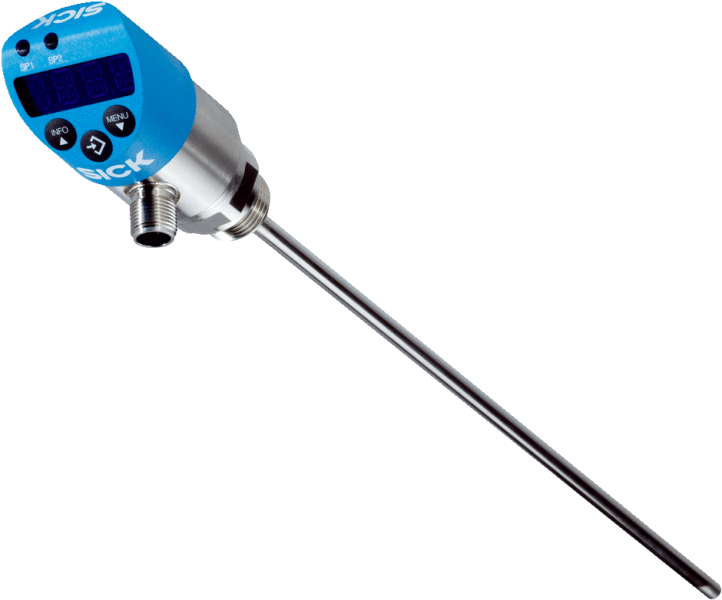

6048681 — TBS-1DSGT0506NE Датчик температуры Pt1000 –20 °C ... +80 °C

Показать всё Скрыть всё

• Характеристики

  Диапазон измерения	–20 °C ... +80 °C
  Измерительный элемент	Pt1000, 2-жильный, Класс A согласно IEC 60751
  Выходные сигналы	2 x PNP + 4 mA ... 20 mA
  Переключающий выход	Транзистор
  Напряжение переключения	Напряжение питания [В DC] — 1 В DC
  Макс. ток переключения	≤ 250 mA
  Задержка переключения	0 s ... 50 s, программируемый
  Точность настройки дискретных выходов	+0,1 °C
  Переключающий выход Транзистор Количество 2 Напряжение переключения Напряжение питания [В DC] — 1 В DC Макс. ток переключения ≤ 250 mA Задержка переключения 0 s ... 50 s, программируемый Точность настройки дискретных выходов +0,1 °C
  Температурная коррекция	± +3 °C
  Масштабирование диапазона измерения	Нулевая точка: макс. +25 % диапазона Конечное значение: макс. –25 % диапазона
  Масштабирование диапазона измерения Макс. +25 % диапазона, макс. –25 % диапазона
  Дисплей	14-сегментный жидкокристаллический экран, синего цвета, 4-разрядный, высота цифр 9 мм Отображение в электронном виде, поворот на 180°, Обновление: 200 мс
  Поворот корпуса	Дисплей по отношению к корпусу с электрическим разъемом: 330° Корпус по отношению к технологическому соединению: 320°

• Производительность

  Точность измерительного элемента	≤ ± (0,15 °C + 0,002 |t|) 1)
  Точность дискретного выхода	≤ ± 0,8 % диапазона
  Точность индикации	≤ ± 0,8 % диапазона ± 1 разрядная цифра
  Точность аналогового выхода	≤ ± 0,5 % интервала
  Время отклика t50	≤ 5 s 2)
  Время отклика t90	≤ 10 s 2)

  • 1) |t| (положительное) числовое значение температуры в °C.
  • 2) В зависимости от конфигурации датчика, согласно IEC 60751.

• Механика/электроника

  Технические подключения	Резьба G ½ А согласно DIN 3852-E
  Длина щупа / диаметр измерительного щупа	50 mm / 6 mm
  Уплотнение	NBR
  Материалы, соприкасающиеся со средой	Нержавеющая сталь 1.4571 (AISI 316Ti)
  Макс. рабочее давление	≤ 150 bar 1)
  Материал корпуса	Нижняя часть: нержавеющая сталь 1.4301 (AISI 304) Пластиковая головка: PC + ABS Клавиатура: TPE-E Дисплей: PC
  Тип защиты	IP65 (согласно IEC 60529) 2) IP67 (согласно IEC 60529) 2)
  Электрическое подключение	Круглый штекерный соединитель M12 x 1, 5-контактный
  Максимальная нагрузка RA	≤ 100 kΩ (Дискретные выходы) < 0,5 kΩ (Выходной сигнал 4 мА ... 20 мА)
  Напряжение питания	15 V DC ... 35 V DC
  Максимальное потребление тока	70 mA
  Общее потребление тока	570 mA (вкл. ток переключения) 320 mA
  Класс защиты	III
  Напряжение развязки	500 V DC
  Защита от перенапряжения	40 V DC
  Устойчивость к короткому замыканию	Выходы QA, Q1, Q2 напротив M
  Защита от инверсии полярности	L+ относительно M
  Электробезопасность Класс защиты III Напряжение развязки 500 V DC Защита от перенапряжения 40 V DC Устойчивость к короткому замыканию Выходы QA, Q1, Q2 напротив M Защита от инверсии полярности L+ относительно M
  Соответствие требованиям ЕС	2004/108/EC, EN 61326-1 Эмиссия (группа 1, класс B) помехоустойчивость (промышленный сектор)
  Сертификат RoHS	✔

  • 1) При комнатной температуре и резьбовом соединении.
  • 2) Указанные степени защиты действительны только в установленном состоянии с кабельными разъемами соответствующей степени защиты.

• Данные окружающей среды

  Температура окружающей среды	–20 °C ... +80 °C
  Температура хранения и транспортировки	–20 °C ... +80 °C
  Относительная влажность воздуха	45 % ... 75 %

• Классификации

  ECl@ss 5.0	27200208
  ECl@ss 5.1.4	27200208
  ECl@ss 6.0	27200208
  ECl@ss 6.2	27200208
  ECl@ss 7.0	27200208
  ECl@ss 8.0	27200208
  ECl@ss 8.1	27200208
  ECl@ss 9.0	27200208
  ETIM 5.0	EC001446
  ETIM 6.0	EC001446
  UNSPSC 16.0901	41112211

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж TBS с разъемом G ½ A по DIN 3852-E Тип подключения Вид: Галерея Список Показать всё Скрыть всё
