Каталог·Датчики расстояния·UM18-212161102 Ультразвуковой датчик расстояния 65–350 мм, выход PNP

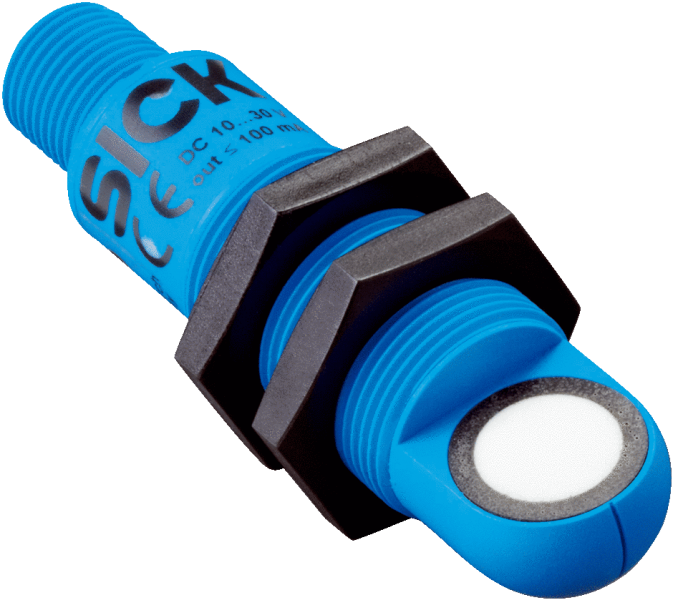

6048417 — UM18-212161102 Ультразвуковой датчик расстояния 65–350 мм

UM18-212161102
SICK
Заказной №6048417
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Производительность
    Дистанция измерения, предельная дистанция измерения65 mm ... 350 mm, 600 mm
    Объект измеренияЕстественные объекты
    Разрешение0,2 mm
    Точность воспроизведения± 0,15 % 1)
    Точность0,17 % 1)
    Оценка64 ms
    Частота переключения12 Hz
    Время вывода16 ms
    Ультразвуковая частота (типичная)400 kHz
    Зона действия (типичная)См. диаграммы
    Доп. функцияРежимы работы на выбор: расстояние до объекта (DtO) / окно (Wnd) / объект между датчиком и фоном (ObSB), обучаемый дискретный выход, инвертируемый дискретный выход, сброс на заводские настройки
    • 1) В отношении последнего результата измерения.
  • Интерфейсы
    Переключающий выход1 x PNP (200 mA) 1)
    Гистерезис5 mm
    • 1) PNP: HIGH = UВ - (< 2 В) / LOW = 0 В.
  • Механика/электроника
    Напряжение питания UVПост. ток 10 V ... 30 V 1)
    Потребляемая мощность≤ 1,2 W 2)
    Время инициализации< 300 ms
    Тип корпусаЦилиндрический
    Материал корпуса

    PBT

    УЗ-преобразователь: пенополиуретан, эпоксидная смола и стеклянные элементы

    Тип подключенияРазъем, M12, 4-конт.
    Индикация2 x LED
    Вес20 g
    Выходной коннектор передатчикаУгловой
    Тип защитыIP67
    Класс защитыIII
    • 1) Предельные значения, с защитой от неправильной полярности. Эксплуатация в сетях с защитой от короткого замыкания: макс. 8 А, класс 2.
    • 2) Без нагрузки.
  • Данные окружающей среды
    Рабочий диапазон температур–25 °C ... +70 °C
    Диапазон температур при хранении–40 °C ... +85 °C
  • Классификации
    ECl@ss 5.027270804
    ECl@ss 5.1.427270804
    ECl@ss 6.027270804
    ECl@ss 6.227270804
    ECl@ss 7.027270804
    ECl@ss 8.027270804
    ECl@ss 8.127270804
    ECl@ss 9.027270804
    ETIM 5.0EC001846
    ETIM 6.0EC001846
    UNSPSC 16.090141111960
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж UM18-2xxxxxx2 Схема соединений Зона распознавания UM18-212 Тип подключения Тип подключения Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC001846
1) PNPHIGH = UВ - (< 2 В) / LOW = 0 В.
ECl@ss27270804
UNSPSC41111960
Вес, кг20 g
Оценка64 ms
МатериалPBTУЗ-преобразователь: пенополиуретан, эпоксидная смола и стеклянные элементы
Индикация2 x LED
Тип защитыIP67
Гистерезис5 mm
Разрешение0,2 mm
Тип корпусаЦилиндрический
Доп. функцияРежимы работы на выбор: расстояние до объекта (DtO) / окно (Wnd) / объект между датчиком и фоном (ObSB), обучаемый дискретный выход, инвертируемый дискретный выход, сброс на заводские настройки
Мощность, Вт≤ 1,2 W 2)
Время вывода16 ms
Зона действияСм. диаграммы
Класс точности0,17 % 1)
Объект измеренияЕстественные объекты
Степень защиты (IP)III
Время инициализации< 300 ms
Переключающий выход1 x PNP (200 mA) 1)
Напряжение питания UVПост. ток 10 V ... 30 V 1)
Частота переключения12 Hz
Ультразвуковая частота400 kHz
Точность воспроизведения± 0,15 % 1)
Рабочий диапазон температур–25 °C ... +70 °C
Электрическое подсоединениеРазъем, M12, 4-конт.
Выходной коннектор передатчикаУгловой
Диапазон температур при хранении–40 °C ... +85 °C
Дистанция измерения, предельная дистанция измерения65 mm ... 350 mm, 600 mm
