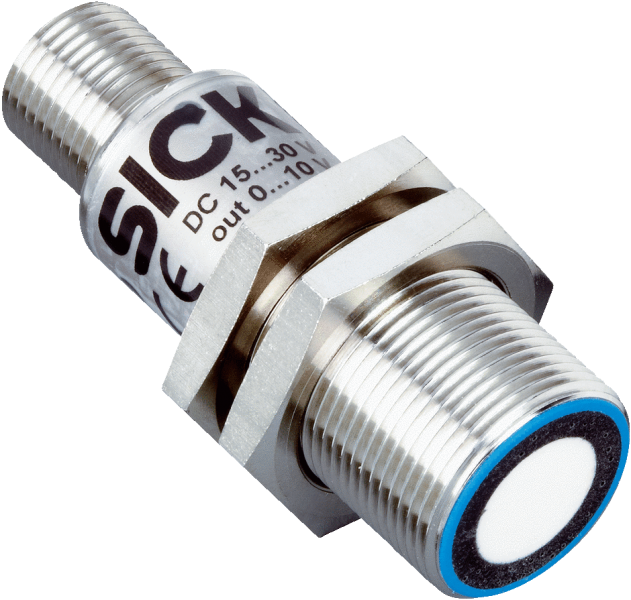

6048386 — UM18-217126111 Ультразвуковой датчик расстояния 20–150 мм

Показать всё Скрыть всё

• Производительность

  Дистанция измерения, предельная дистанция измерения	20 mm ... 150 mm, 250 mm
  Объект измерения	Естественные объекты
  Разрешение	≥ 0,069 mm
  Точность воспроизведения	± 0,15 % 1)
  Точность	± 1 % 1) 2)
  Температурная компенсация	✔
  Оценка	32 ms 3)
  Время вывода	8 ms
  Ультразвуковая частота (типичная)	380 kHz
  Зона действия (типичная)	См. диаграммы
  Доп. функция	Обучаемый аналоговый выход, инвертируемый аналоговый выход, температурная компенсация, Многофункциональный вход: внешний Teach синхронизация / мультиплексирование, синхронизация до 10 датчиков, мультиплексер: отсутствие взаимной интерференции датчиков количеством до 10, сброс на заводские настройки 4)

  • 1) В отношении последнего результата измерения.
  • 2) Температурная компенсация может быть отключена, без компенсации: 0,17 % / K.
  • 3) Схема последующего сглаживания аналогового сигнала может в зависимости от ситуации увеличить время отклика до 200 %.
  • 4) Функции могут различаться в зависимости от варианта датчика.

• Интерфейсы

  Аналоговый выход 1 x 4 mA ... 20 mA (≤ 500 Ω) 1) Разрешение аналогового выхода 12 bit
  Многофункциональный вход (MF)	1 x MF

  • 1) При 4 мА ... 20 мА и UВ ≤ 20 В макс. нагрузка ≤ 100 Ω.

• Механика/электроника

  Напряжение питания UV	Пост. ток 10 V ... 30 V 1) 2)
  Потребляемая мощность	≤ 1,2 W 3)
  Время инициализации	< 300 ms
  Тип корпуса	Цилиндрический
  Материал корпуса	Никелированная латунь УЗ-преобразователь: пенополиуретан, эпоксидная смола и стеклянные элементы
  Тип подключения	Разъем, M12, 5-контактный
  Индикация	2 x LED
  Вес	25 g
  Выходной коннектор передатчика	Прямой
  Тип защиты	IP67
  Класс защиты	III

  • 1) Предельные значения, с защитой от неправильной полярности. Эксплуатация в сетях с защитой от короткого замыкания: макс. 8 А, класс 2.
  • 2) 15 В ... 30 В при использовании аналогового выхода напряжения.
  • 3) Без нагрузки.

• Данные окружающей среды

  Рабочий диапазон температур	–25 °C ... +70 °C
  Диапазон температур при хранении	–40 °C ... +85 °C

• Классификации

  ECl@ss 5.0	27270804
  ECl@ss 5.1.4	27270804
  ECl@ss 6.0	27270804
  ECl@ss 6.2	27270804
  ECl@ss 7.0	27270804
  ECl@ss 8.0	27270804
  ECl@ss 8.1	27270804
  ECl@ss 9.0	27270804
  ETIM 5.0	EC001846
  ETIM 6.0	EC001846
  UNSPSC 16.0901	41111960

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж UM18-2xxxxxx1 Схема соединений UM18-21xxx6xxx UM18-21xxx7xxx штекер M12, 5-конт. Зона распознавания UM1x-x17 Тип подключения Вид: Галерея Список Показать всё Скрыть всё
