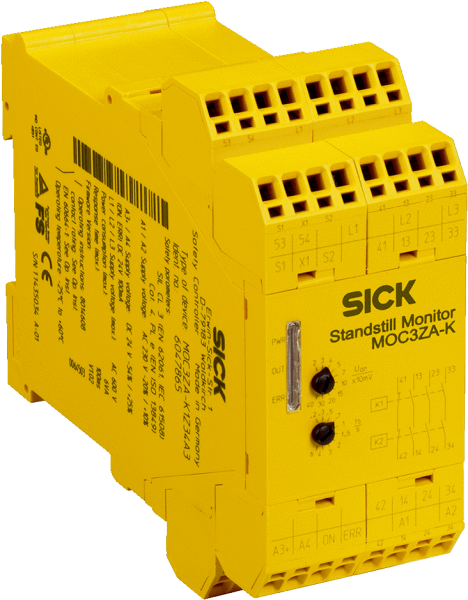

Описание
Технические чертежи
Габаритный чертеж Схема соединений Показать всё Скрыть всёХарактеристики
| TM | 20 лет (EN ISO 13849) |
|---|---|
| ETIM | EC001449 |
| PFHd | 41 x 10-9 (EN ISO 13849) |
| ECl@ss | 27371819 |
| UNSPSC | 41113704 |
| Вес, кг | 400 g |
| Зажимы | IP20 (EN 60529) |
| Корпус | IP40 (EN 60529) |
| Оценка | ≤ 100 ms |
| Размер | 45 mm x 112 mm x 121 mm |
| Категория | Категория 4 (EN ISO 13849) |
| Гистерезис | 100 % |
| Тип контакта | Реле, с принудительным управлением |
| Одинарный удар | 30 g, 11 ms (EN 60068-2-27) |
| Тип напряжения | Перем. ток |
| Время простоя ts | 0,2 s ... 6 s, регулируется |
| Набор контактов | 3 нормально открытых + 1 нормально открытый |
| Сечение провода | Одножильный или с тонкой жилой (1 шт.): 0,5 mm² ... 2,5 mm²С тонкой жилой с наконечником согласно EN 46288 (1 шт.): 0,5 mm² ... 2,5 mm² |
| Класс надежности | SIL3 (IEC 61508)SILCL3 (EN 62061) |
| Виброустойчивость | 10 Hz ... 55 Hz (EN 60068-2-6) |
| Интерфейс энкодера | Измерение напряжения двигателя |
| Исполнение монтажа | Монтажная шина 35 мм по EN 60715 |
| Категория останова | 1 (EN 60204-1) |
| Порог напряжения Uan | 20 mV ... 400 mV, регулируется |
| Напряжение питания, В | 230 V (184 V ... 253 V) |
| Остаточная пульсация | 10 % |
| Сигнальные контакты 53/54 | 3 A/250 В постоянного тока G. P. |
| Климатические условия по | 25/060/04 (EN 60068-1) |
| Только для приложений UL-508 | ≤ 600 V AC |
| Макс. частота переключения | ≤ 1.200 /h |
| Макс. потребляемая мощность | ≤ 6 VA |
| Уровень производительности | PL e (EN ISO 13849) |
| Электрическое подсоединение | Винтовые зажимы, вставные винтовые зажимы |
| Функции безопасности приводов | Простой |
| Напряжение измерения/двигателя | ≤ 690 V AC |
| Коммутационная способность по AC 15 | Нормально открытый: 3 A / 230 В переменного тока (EN 60947-5-1)Нормально закрытый: 2 A / 230 В переменного тока (EN 60947-5-1) |
| Коммутационная способность по DC 13 | 2 A/24 В переменного тока (EN 60947-5-1) |
| Тип защитыЗажимыIP20 (EN 60529)КорпусIP40 | Тип защиты |
| УдаропрочностьОдинарный удар30 g, 11 ms | Ударопрочность |
| Номинальное напряжение переключения | 250 V AC |
| Полупроводниковые сигнальные выходы | Питание с гальванической развязкой через A3/A4Imax = 100 мА (с защитой от короткого замыкания)ON для разблокирования, ERR для ошибки |
| Срок службы механических компонентов | ≥ 50 x 106 циклов срабатывания |
| Срок службы контактов при 230 В / 5 A AC cos φ = 0,5 | ≥ 2 x 105 циклов срабатывания |
| Электрические данные - Выходы с поддержкой безопасности | нормально открытый (13/14, 23/24, 33/34), нормально закрытые контакты с принудительным управлением: нормально закрытый (41/42)Набор контактов (контакты с поддержкой безопасности)3 нормально открытых + 1 нормально открытыйТип контактаРеле, с принудительным управлениемНоминальное напряжение переключения250 V ACКоммутационная способность по AC 15Нормально открытый: 3 A / 230 В переменного тока (EN 60947-5-1)Нормально закрытый: 2 A / 230 В переменного тока (EN 60947-5-1)Коммутационная способность по DC 132 A/24 В переменного тока (EN 60947-5-1)Макс. частота переключения≤ 1.200 /hСрок службы контактов при 230 В / 5 A AC cos φ = 0,5≥ 2 x 105 циклов срабатыванияСрок службы механических компонентов≥ 50 x 106 циклов срабатывания |
| Напряжение питания для полупроводниковых диагностических выходов | 24 V DC (11 V DC ... 30 V DC) |
| Напряжение измерения/двигателя≤ 690 V ACТолько для приложений UL-508≤ 600 V AC | Напряжение измерения/двигателя |
| Напряжение питания для полупроводниковых диагностических выходов (A3/A4)24 V DC (11 V DC ... 30 V DC)Остаточная пульсация10 % | Напряжение питания для полупроводниковых диагностических выходов (A3/A4) |
| Напряжение питания (A1/A2)230 V (184 V ... 253 V)Тип напряженияПерем. токОстаточная пульсация10 %Макс. потребляемая мощность≤ 6 VA | Напряжение питания (A1/A2) |
