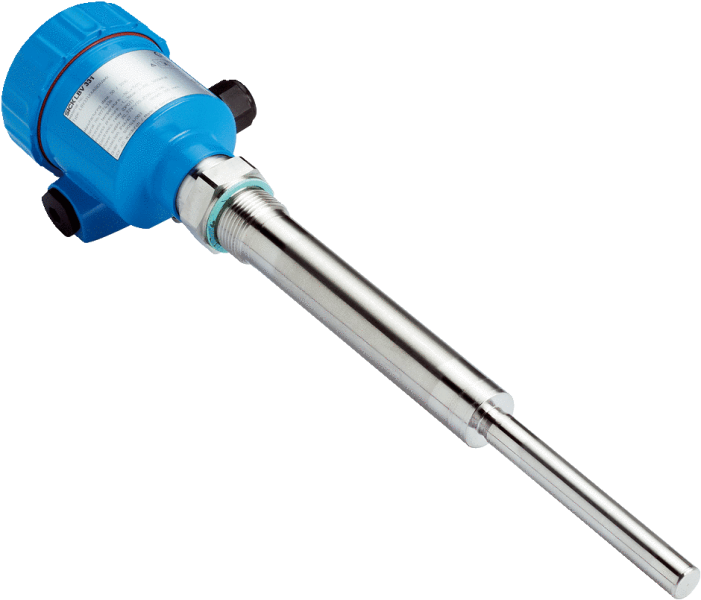

6044876 — LBV331-XXAGCTKMX01000 Датчик предельного уровня сыпучих

Показать всё Скрыть всё

• Характеристики

  Среда	Сыпучие материалы
  Способ измерения	Предельное значение
  Длина зонда	1.000 mm
  Рабочее давление	–1 bar ... 16 bar
  Рабочая температура	–50 °C ... +150 °C
  Плотность загружаемого материала	≥ 0,02 g/cm³

• Производительность

  Точность измерительного элемента	± 10 mm
  Воспроизводимость	≤ 5 mm
  Оценка	500 мс при покрытии / 1000 мс при освобождении

• Электрика

  Остаточная пульсация	≤ 5 Vss
  Потребление тока	< 10 mA
  Время инициализации	< 2 s
  Класс защиты 2 по VDE	✔
  Тип подключения	M20 x 1,5
  Выходной сигнал	1 x PNP/NPN
  Напряжение питания	Транзисторный выход с нулевым потенциалом PNP/NPN: 10 V DC ... 55 V DC
  Гистерезис	10 mm
  Сигнальное напряжение HIGH	Uv –3 V
  Сигнальное напряжение LOW	< 1 Вт
  Выходной ток	< 300 mA
  Индуктивная нагрузка	1 H
  Емкостная нагрузка	100 nF
  Тип защиты	IP66 / IP67

• Механика

  Технические подключения	G 1 A
  Материал корпуса	Пластик
  Материал датчиков	Нержавеющая сталь 316L, 318S

• Данные окружающей среды

  Диапазон температур при работе	–40 °C ... +70 °C
  Диапазон температур при хранении	–40 °C ... +80 °C

• Классификации

  ECl@ss 5.0	27273202
  ECl@ss 5.1.4	27273202
  ECl@ss 6.0	27273202
  ECl@ss 6.2	27273202
  ECl@ss 7.0	27273202
  ECl@ss 8.0	27273202
  ECl@ss 8.1	27273202
  ECl@ss 9.0	27273202
  ETIM 5.0	EC002654
  ETIM 6.0	EC002654
  UNSPSC 16.0901	41111938

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж LBV331 фланец Габаритный чертеж LBV331, исполнение резьбы G 1 ½ A Габаритный чертеж LBV331, исполнение резьбы G 1 A Схема соединений Режим PNP Схема соединений Режим NPN Схема соединений Схема подключения транзистора Инструкции по монтажу Горизонтальная установка Характеристика Окружающая температура – рабочая температура Вид: Галерея Список Показать всё Скрыть всё
