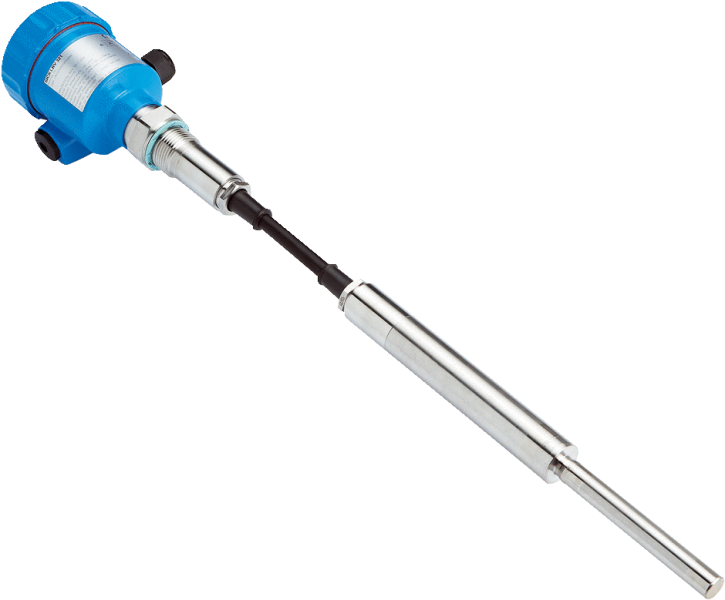

6044869 — LBV321-XXTGCRKMX01000 Датчик уровня сыпучих материалов

Показать всё Скрыть всё

• Характеристики

  Среда	Сыпучие материалы
  Способ измерения	Предельное значение
  Длина зонда	1.000 mm
  Рабочее давление	–1 bar ... 6 bar
  Рабочая температура	–20 °C ... +80 °C
  Плотность загружаемого материала	≥ 0,02 g/cm³
  Нагрузка при растяжении	≤ 3.000 N

• Производительность

  Точность измерительного элемента	± 10 mm
  Воспроизводимость	≤ 5 mm
  Оценка	500 мс при покрытии / 1000 мс при освобождении

• Электрика

  Потребление тока	5 mA ... 30 mA
  Время инициализации	< 2 s
  Класс защиты 1 по VDE	✔
  Тип подключения	M20 x 1,5
  Выходной сигнал	Двойное реле (DPDT)
  Напряжение питания	Двойное реле (DPDT): 20 V DC ... 72 V DC / 20 V AC ... 253 V AC
  Гистерезис	10 mm
  Выходной ток	> 10 µA, < 3A AC, 1A DC
  Тип защиты	IP66 / IP67

• Механика

  Технические подключения	G 1 A
  Материал корпуса	Пластик
  Материал датчиков	Нержавеющая сталь 316L, 318S, PUR, FEB

• Данные окружающей среды

  Диапазон температур при работе	–40 °C ... +70 °C
  Диапазон температур при хранении	–40 °C ... +80 °C

• Классификации

  ECl@ss 5.0	27273202
  ECl@ss 5.1.4	27273202
  ECl@ss 6.0	27273202
  ECl@ss 6.2	27273202
  ECl@ss 7.0	27273202
  ECl@ss 8.0	27273202
  ECl@ss 8.1	27273202
  ECl@ss 9.0	27273202
  ETIM 5.0	EC002654
  ETIM 6.0	EC002654
  UNSPSC 16.0901	41111938

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж LBV321, исполнение резьбы G 1 ½ A Габаритный чертеж LBV321, исполнение резьбы G 1 A Схема соединений Схема подключения двойного реле Инструкции по монтажу Горизонтальная установка Характеристика Окружающая температура – рабочая температура Вид: Галерея Список Показать всё Скрыть всё
