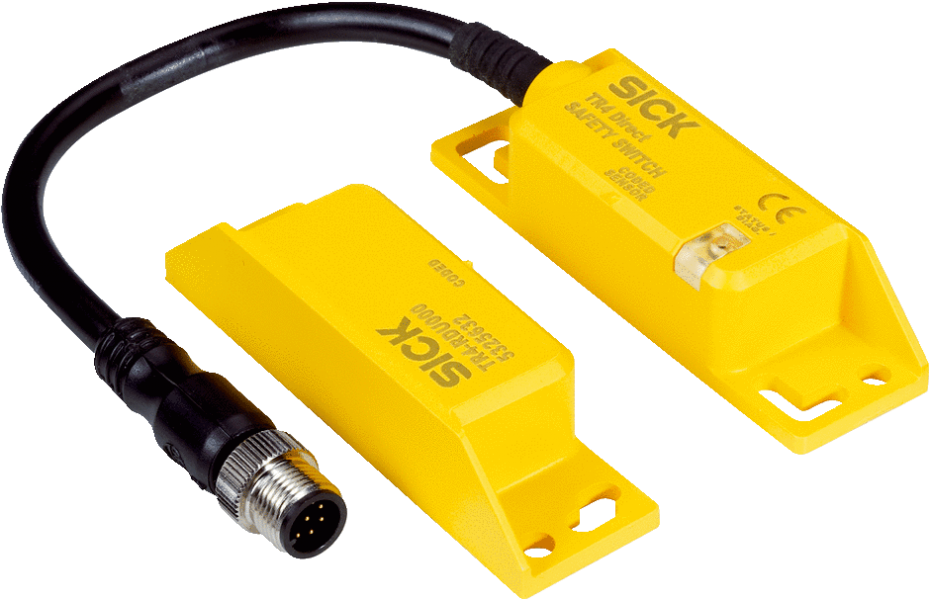

6044647 — TR4-SEU01C Датчик-выключатель безопасности транспондерный

Показать всё Скрыть всё

• Характеристики

  Часть системы	Датчик и пускатель
  Принцип работы датчика	Транспондер
  Количество безопасных выходов	2
  Безопасное расстояние включения Sao	15 mm
  Безопасное расстояние выключения Sar	35 mm
  Активные сенсорные поверхности	2
  Направления включения	5
  Индикация краевых зон	✔
  Кодирование	Однозначно закодированный

• Параметры техники безопасности

  Класс надежности	SIL3 (IEC 61508), SILCL3 (EN 62061)
  Категория	Категория 4 (EN ISO 13849)
  Уровень производительности	PL e (EN ISO 13849)
  PFHd (средняя вероятность опасного отказа в час)	1,119 x 10-9 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)
  Тип конструкции	Тип конструкции 4 (EN ISO 14119)
  Степень кодирования пускателя	Высокая степень кодирования (EN ISO 14119)
  Классификация по IEC/EN 60947-5-3	PDF-M
  Безопасное состояние в случае возникновения ошибки	Как минимум один полупроводниковый выход безопасности (OSSD) находится в состоянии AUS (ВЫКЛ.).

• Функции

  Каскадное подключение

  ✔

• Интерфейсы

  Тип подключения Кабель с разъемом M12, 8-конт. Flexi-Loop-ready ✔ Длина кабеля 0,2 m Материал кабеля ПВХ Длина кабеля подключения ≤ 200 m
  Индикация состояния	✔

• Электрические данные

  Класс защиты	III (EN 50178)
  Классификация по cULus	Класс 2
  Напряжение питания UV	24 V DC (20,4 V DC ... 26,4 V DC)
  Потребление тока	50 mA
  Тип выхода	Полупроводниковый выход (OSSD)
  Выходной ток	≤ 200 mA
  Оценка	60 ms 1)
  Время разблокировки	360 ms 2)
  Время риска	60 s 3)
  Задержка включения	2,5 s
  Срок службы электрокомпонентов	10 x 106 циклов срабатывания

  • 1) В каскадном подключении каждый последующий аварийный выключатель увеличивает время срабатывания системы. Другие значения времени отклика приведены в руководстве по эксплуатации.
  • 2) Время реакции при приближении в зону активации.
  • 3) Время распознавания внешней ошибки (например, короткое замыкание или перекрестное замыкание выходов OSSD). Примите во внимание подробную информацию, приведенную в руководстве по эксплуатации!

• Механические данные

  Тип корпуса	Прямоугольный
  Размеры (Ш x В x Г)	25 mm x 88 mm x 20 mm
  Вес	112 g
  Материал корпуса	Valox® DR48

• Данные окружающей среды

  Тип защиты	IP69K (IEC 60529) NEMA 3 (NEMA 250) NEMA 4X (NEMA 250) NEMA 12 (NEMA 250) NEMA 13 (NEMA 250)
  Диапазон рабочих температур	–10 °C ... +55 °C
  Виброустойчивость	10 Hz ... 55 Hz, 3,5 mm (IEC 60068-2-6)
  Ударопрочность	30 g, 11 ms (EN 60068-2-27)

• Классификации

  ECl@ss 5.0	27272403
  ECl@ss 5.1.4	27272403
  ECl@ss 6.0	27272403
  ECl@ss 6.2	27272403
  ECl@ss 7.0	27272403
  ECl@ss 8.0	27272403
  ECl@ss 8.1	27272403
  ECl@ss 9.0	27272403
  ETIM 5.0	EC001829
  ETIM 6.0	EC001829
  UNSPSC 16.0901	39122205

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Область срабатывания Схема соединений Разъем отдельного датчика Последовательное подключение с помощью тройника (без диагностики) Вид: Галерея Список Показать всё Скрыть всё
