Габаритный чертеж Схема соединений cd-092 Варианты настройки Настройка: обучение с помощью кнопок «плюс/минус» (WFxx-B416) Показать всё Скрыть всёХарактеристики
| ETIM | EC002720 |
|---|---|
| ECl@ss | 27270909 |
| UNSPSC | 39121528 |
| Вес, кг | Ок. 36 g |
| Оценка | 50 µs 5) |
| Размер | 10 mm x 25 mm x 64,3 mm |
| Материал | PA (армированный стекловолокном) |
| № файла UL | NRKH.E191603 |
| Настройка | Кнопка «Плюс» / «Минус» (Настройка, чувствительность, «СВЕТЛО/ТЕМНО»)Кабель (динамическое обучение) |
| Тип защиты | IP65 |
| Ширина щели | 3 mm |
| Глубина щели | 42 mm |
| Схемы защиты | Uв-подключения с защитой от переполюсовкиВыход Q с защитой от короткого замыканияПодавление импульсных помех |

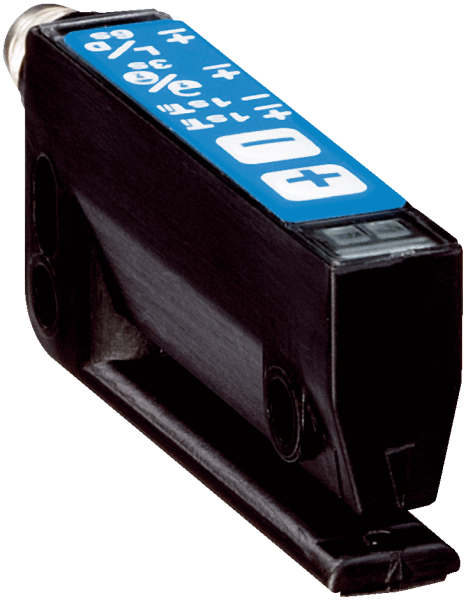

| Форма корпуса | Вилочная форма |
| Источник света | Светодиод, Инфракрасный свет |
| Вход, настройка | Teach: U > 5 V ... < UVNPNTeach: U < (UV – 6 V)Run: U > (UV – 5 V) |
| Неустойчивость | 40 µs |
| Метод настройки | 2-точечная настройкаДинамическое обучение |
| Дискретный выход | NPN: HIGH = прибл. UВ/LOW ≤ 2 В |
| Потребление тока | 20 mA 3) |
| Принцип действия | Принцип оптического обнаружения |
| Тип переключения | СВЕТЛО/ТЕМНО |
| Степень защиты (IP) | III |
| Выходной ток Iмакс. | 100 mA |
| Время инициализации | 20 ms |
| Переключающий выход | NPN |
| Напряжение питания, В | 10 V DC ... 30 V DC 1) |
| Обнаружение этикеток | ✔ |
| Остаточная пульсация | < 10 % 2) |
| Частота переключения | 10 kHz 4) |
| Функция выходного сигнала | «СВЕТЛО/ТЕМНО» устанавливается клавишей |
| Устойчивость к сотрясениям | Согласно EN 60068-2-27 |
| Электрическое подсоединение | Разъем M8, 4-конт. |
| Стабильность времени отклика | ± 20 µs |
| Диапазон температур при работе | –20 °C ... +60 °C 1) |
| 4) При соотношении светло/темно 1 | 1. |
| Диапазон температур при хранении | –30 °C ... +80 °C |
| Минимальный размер детектируемого объекта | Зазор между этикетками / Размер этикетки: 2 mm 1) |
| Нечувствительность ко внешним источникам света | ≤ 10.000 lx |
