Каталог·Жидкостные датчики·TCT-1PAG12506MZ Датчик температуры Pt100 –50…+150 °C, G ¼ B, щуп 250 мм / 6 мм

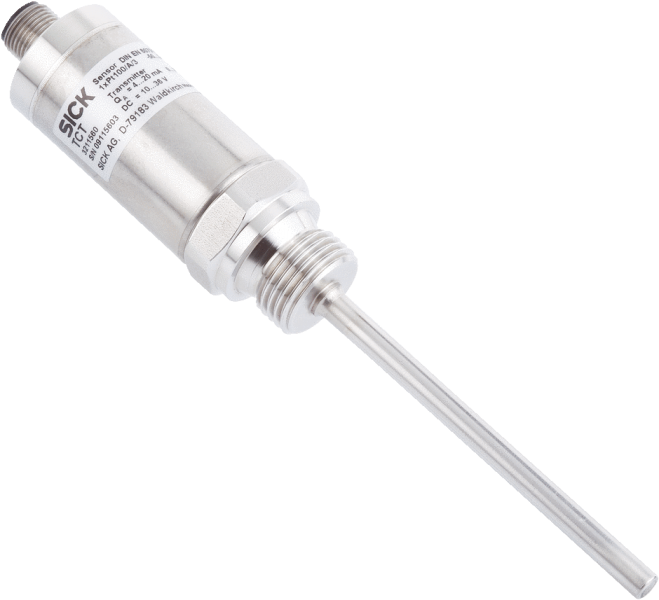

6043168 — TCT-1PAG12506MZ Датчик температуры Pt100 –50…+150 °C

TCT-1PAG12506MZ
SICK
Заказной №6043168
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Диапазон измерения–50 °C +150 °C
    Измерительный элементPt100
    Выходной сигналPt100, 4-жильный
  • Производительность
    Точность измерительного элементаКласс A согласно IEC 60751
    Точность измерительного преобразователя≤ ± 1,0 % интервала
    Линейность измерительного преобразователя≤ ± 0,1 % диапазона
    Оценка

    Время отклика t50: ≤ 2,8 с 1)

    t90 ≤ 9,1 s 1)

    • 1) В зависимости от конфигурации датчика, согласно IEC 60751.
  • Механика/электроника
    Технические подключенияРезьба G ¼ B
    Длина щупа / диаметр измерительного щупа250 mm / 6 mm
    Материалы, соприкасающиеся со средойНержавеющая сталь 1.4571
    Сопротивление давлениюМакс. 120 бар
    Материал корпусаНержавеющая сталь 1.4571
    Электрическое подключениеКруглый штекерный соединитель M12 x 1, 4-контактный, IP67 1)
    Измерительный ток0,3 mA ... 1 mA
    ЭлектробезопасностьКласс защиты: III, ном. напряжение изоляции: 500 В
    Класс защиты III✔
    Сертификат RoHS✔
    ВесОк. 145 г (в зависимости от исполнения)
    Время инициализации< 10 ms
    • 1) Степень защиты IP согласно IEC 60529. Указанные степени защиты действительны только в установленном состоянии с кабельными разъемами соответствующей степени защиты.
  • Данные окружающей среды
    Температура окружающей среды–40 °C ... +125 °C
    Температура хранения и транспортировки–40 °C ... +85 °C
    Ударопрочность согласно IEC 60751500 g
    Виброустойчивость согласно IEC 607513 g
  • Классификации
    ECl@ss 5.027200208
    ECl@ss 5.1.427200208
    ECl@ss 6.027200208
    ECl@ss 6.227200208
    ECl@ss 7.027200208
    ECl@ss 8.027200208
    ECl@ss 8.127200208
    ECl@ss 9.027200208
    ETIM 5.0EC001446
    ETIM 6.0EC001446
    UNSPSC 16.090141112211
Показать всё Скрыть всё

Технические чертежи

габаритный чертеж: корпус, без технологического соединения габаритный чертеж: цилиндрическая резьба Тип подключения Круглый штекерный соединитель M12 x 1, выходной сигнал Pt100 Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC001446
ECl@ss27200208
UNSPSC41112211
Вес, кгОк. 145 г (в зависимости от исполнения)
ОценкаВремя отклика t50: ≤ 2,8 с 1)t90 ≤ 9,1 s 1)
МатериалНержавеющая сталь 1.4571
Сертификат RoHS✔
Класс защиты III✔
Выходной сигналPt100, 4-жильный
Измерительный ток0,3 mA ... 1 mA
Диапазон измерения–50 °C +150 °C
Время инициализации< 10 ms
ЭлектробезопасностьКласс защиты: III, ном. напряжение изоляции: 500 В
Измерительный элементPt100
Сопротивление давлениюМакс. 120 бар
Технические подключенияРезьба G ¼ B
Электрическое подключениеКруглый штекерный соединитель M12 x 1, 4-контактный, IP67 1)
Ударопрочность согласно IEC 60751500 g
Температура окружающей среды, °C–40 °C ... +125 °C
Виброустойчивость согласно IEC 607513 g
Точность измерительного элементаКласс A согласно IEC 60751
Материалы, соприкасающиеся со средойНержавеющая сталь 1.4571
Температура хранения и транспортировки–40 °C ... +85 °C
Длина щупа / диаметр измерительного щупа250 mm / 6 mm
Точность измерительного преобразователя≤ ± 1,0 % интервала
Линейность измерительного преобразователя≤ ± 0,1 % диапазона
