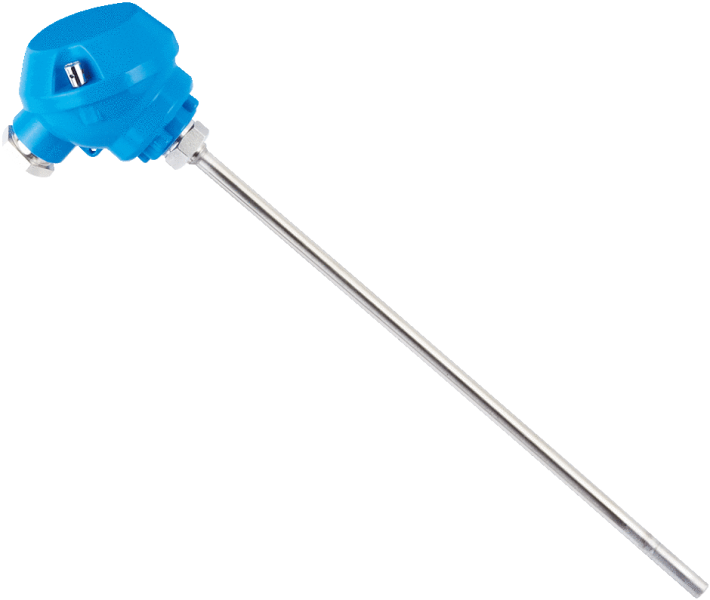

Каталог·Жидкостные датчики·TBT-1PAGE1006GZ Датчик температуры Pt100 –50…+150 °C, G ½ B, щуп 100 мм

6043022 — TBT-1PAGE1006GZ Датчик температуры Pt100 –50…+150 °C

TBT-1PAGE1006GZ
SICK
Заказной №6043022
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Диапазон измерения–50 °C +150 °C
    Измерительный элементPt100
    Выходной сигналPt100, 4-жильный
  • Производительность
    Точность измерительного элементаКласс A согласно IEC 60751
    Точность измерительного преобразователя≤ ± 0,1 % диапазона
    Линейность измерительного преобразователя≤ ± 0,1 % диапазона
    Оценка

    Время отклика t50: ≤ 5,8 с 1)

    Время отклика t90: ≤ 15,5 с 1)

    • 1) В зависимости от конфигурации датчика, согласно IEC 60751.
  • Механика/электроника
    Технические подключенияРезьба G ½ B
    Длина щупа / диаметр измерительного щупа100 mm / 6 mm
    Материалы, соприкасающиеся со средойНержавеющая сталь 1.4571
    Сопротивление давлениюМакс. 120 бар
    Материал корпусаАлюминий
    Электрическое подключениеРезьбовой кабельный ввод M16 x 1,5, IP65 1)
    Измерительный ток0,3 mA ... 1 mA
    ЭлектробезопасностьКласс защиты: III, ном. напряжение изоляции: 100 В
    Класс защиты III✔
    Соответствие требованиям ЕСДиректива ЕС по электромагнитной совместимости 2004/108/EG, EN 61326-2-3
    Сертификат RoHS✔
    ВесОк. 155 г (в зависимости от исполнения)
    Время инициализации< 1 ms
    • 1) Степень защиты IP согласно IEC 60529. Указанные степени защиты действительны только в установленном состоянии с кабельными разъемами соответствующей степени защиты.
  • Данные окружающей среды
    Температура окружающей среды–40 °C ... +125 °C
    Температура хранения и транспортировки–40 °C ... +60 °C
    Ударопрочность согласно IEC 60751500 g
    Виброустойчивость согласно IEC 607513 g
  • Классификации
    ECl@ss 5.027200208
    ECl@ss 5.1.427200208
    ECl@ss 6.027200208
    ECl@ss 6.227200208
    ECl@ss 7.027200208
    ECl@ss 8.027200208
    ECl@ss 8.127200208
    ECl@ss 9.027200208
    ETIM 5.0EC001446
    ETIM 6.0EC001446
    UNSPSC 16.090141112211
Показать всё Скрыть всё

Технические чертежи

габаритный чертеж: цилиндрическая резьба габаритный чертеж: коническая резьба габаритный чертеж: корпус, без технологического соединения Тип подключения Кабельный ввод M16 x 1,5, диаметр провода до 0,75 мм2, выходной сигнал Pt100 Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC001446
ECl@ss27200208
UNSPSC41112211
Вес, кгОк. 155 г (в зависимости от исполнения)
ОценкаВремя отклика t50: ≤ 5,8 с 1)Время отклика t90: ≤ 15,5 с 1)
МатериалАлюминий
Сертификат RoHS✔
Класс защиты III✔
Выходной сигналPt100, 4-жильный
Измерительный ток0,3 mA ... 1 mA
Диапазон измерения–50 °C +150 °C
Время инициализации< 1 ms
ЭлектробезопасностьКласс защиты: III, ном. напряжение изоляции: 100 В
Измерительный элементPt100
Сопротивление давлениюМакс. 120 бар
Технические подключенияРезьба G ½ B
Электрическое подключениеРезьбовой кабельный ввод M16 x 1,5, IP65 1)
Соответствие требованиям ЕСДиректива ЕС по электромагнитной совместимости 2004/108/EG, EN 61326-2-3
Ударопрочность согласно IEC 60751500 g
Температура окружающей среды, °C–40 °C ... +125 °C
Виброустойчивость согласно IEC 607513 g
Точность измерительного элементаКласс A согласно IEC 60751
Материалы, соприкасающиеся со средойНержавеющая сталь 1.4571
Температура хранения и транспортировки–40 °C ... +60 °C
Длина щупа / диаметр измерительного щупа100 mm / 6 mm
Точность измерительного преобразователя≤ ± 0,1 % диапазона
Линейность измерительного преобразователя≤ ± 0,1 % диапазона
