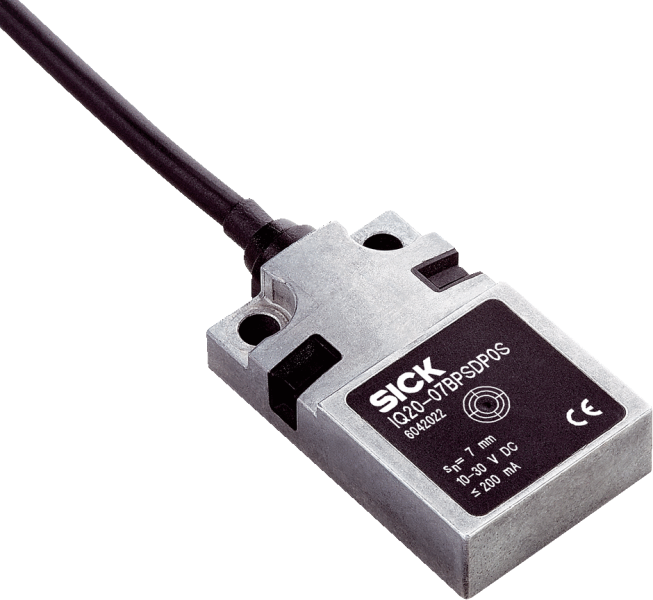

Указания по установке Схема соединений cd-002 Габаритный чертеж IQ20, кабель со штекером M8, 3-конт. Показать всё Скрыть всёХарактеристики
| A | 0 mm |
|---|---|
| B | 20 mm |
| C | 20 mm |
| D | 21 mm |
| E | 0 mm |
| F | 60 mm |
| ETIM | EC002714 |
| ECl@ss | 27270101 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2 |
| Медь | Ок. 0,3 |
| Латунь | Ок. 0,4 |
| Размер | 20 mm x 32 mm x 8 mm |
| Алюминий | Ок. 0,4 |
| Материал | Металл, GD Zn |
| Тип защиты | IP67 1) |
| Гистерезис | 1 % ... 15 % |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Тип корпуса | Прямоугольный |
| Функция выхода | Нормально открытый |
| Материал кабеля | Полиуретан |
| Постоянный ток Ia | ≤ 200 mA |
| Потребление тока | 15 mA 3) |
| Нержавеющая сталь | Ок. 0,7 |
| Воспроизводимость | ± 5 % 4) 5) |
| Исполнение монтажа | Вровень |
| Падение напряжения | < 2,5 V 2) |
| Задержка готовности | ≤ 20 ms |
| Переключающий выход | PNP |
| Напряжение питания, В | 10 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 10 % 1) |
| Частота переключения | 150 Hz |
| Отклонение температуры | ± 10 % |
| Электрическое исполнение | Пост. ток, 3-проводный |
| Расстояние срабатывания Sn | 7 mm |
| Электрическое подсоединение | Кабель с разъемом M8, 3-конт., 0,3 m |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Диапазон температур при работе | –25 °C ... +70 °C |
| Материал, активная поверхность | Пластик, PA12 |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Расстояние срабатывания обеспечено Sa | 5,67 mm |
