Каталог·Датчики приближения·IMA18-10BE1ZC0K Датчик приближения M18, Sn 0...10 мм, аналоговый выход, IP67

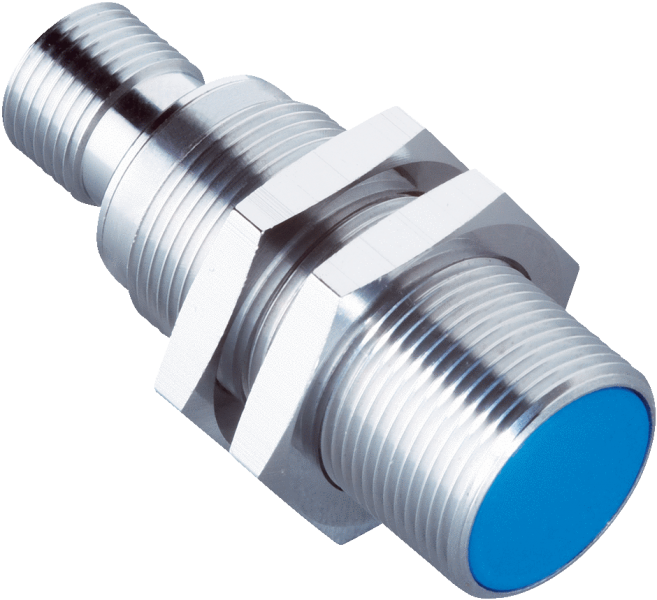

6041793 — IMA18-10BE1ZC0K Датчик приближения M18

IMA18-10BE1ZC0K
SICK
Заказной №6041793
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Тип корпусаЦилиндрический с резьбой
    Размер резьбыM18 1
    ДиаметрØ 18 mm
    Расстояние срабатывания Sn0 mm ... 10 mm
    Расстояние срабатывания обеспечено Sa8,1 mm
    МонтажПсевдозаподлицо
    Тип подключенияРазъем M12, 4-конт.
    Функция выходаАналоговый
    Точность воспроизведения0,3 mm 1) 2) 3)
    Стабильность повторяемости (TA пост.)± 0,02 mm
    Разрешение≤ 2 µm
    Тип защитыIP67 4)
    Особые свойстваАналоговый выход
    • 1) Согласно IEC 60947-5-2.
    • 2) Ub = DC 20 V ... 30 V.
    • 3) TA = 23 °C ± 5 °C.
    • 4) Согласно EN 60529: 2000-09.
  • Механика/электроника
    Напряжение питания15 V DC ... 30 V DC
    Остаточная пульсация≤ 20 % 1)
    Задержка готовности≤ 50 ms
    Отклонение температуры (от Sr)≤ 10 %
    Ток холостого хода тип.≤ 12 mA 2)
    Ток нагрузки10 3)
    Макс. нагрузочное сопротивление

    400 Ω Ub = 15 V

    1.000 Ω Ub = 30 V

    Выходное напряжение на QA1

    s = 0 mm: 0 V/-0 +0,4 V (23 °C)

    s = 5 mm: +5,2 V/ +-0,4 V (23 °C)

    s = 10 mm: +10 V/ +-0,4 V (23 °C)

    Выходной ток на QA2

    s = 0 mm: 4 mA/ +-0,8 mA (23 °C)

    s = 10 mm: 20 mA/ +-0,8 mA (23 °C)

    Выходное напряжение0 V ... 10 V
    Диапазон500 Hz 4)
    Защита от короткого замыкания✔
    Защита от инверсии полярности✔
    Диапазон температур при работе–25 °C ... +70 °C 5) 6)
    Материал корпусаМеталл, никелированная латунь
    Материал, активная поверхностьПластик
    Длина корпуса48,5 mm
    Полезная длина резьбы32 mm
    • 1) От UV.
    • 2) Не задействован.
    • 3) На выходе напряжения QA1.
    • 4) –3 дБ при s = 5 мм.
    • 5) QA1 нагружен, QA2 не нагружен.
    • 6) QA1 не нагружен, QA2 нагружен: см. уменьшение температуры.
  • Коэффициенты редукции
    ПримечаниеЗначения являются ориентировочными и могут изменяться
    Нержавеющая сталь (V2A)Ок. 0,6
    Алюминий (Al)Ок. 0,18
    Медь (Cu)Ок. 0,15
    Латунь (Ms)Ок. 0,28
  • Указания по установке
    ПримечаниеСоответствующие графические материалы см. в разд. «Указания по установке»
    A10 mm
    B26 mm
    C18 mm
    D30 mm
    E4 mm
    F100 mm
  • Классификации
    ECl@ss 5.027270101
    ECl@ss 5.1.427270101
    ECl@ss 6.027270101
    ECl@ss 6.227270101
    ECl@ss 7.027270101
    ECl@ss 8.027270101
    ECl@ss 8.127270101
    ECl@ss 9.027270101
    ETIM 5.0EC002714
    ETIM 6.0EC002714
    UNSPSC 16.090139122230
Показать всё Скрыть всё

Технические чертежи

Указания по установке Монтаж не вровень с плоскостью Схема соединений cd-022 Снижение температуры Кривая срабатывания IMA18 Габаритный чертеж IMA18, штекер, почти вровень с плоскостью Вид: Галерея Список Показать всё Скрыть всё
