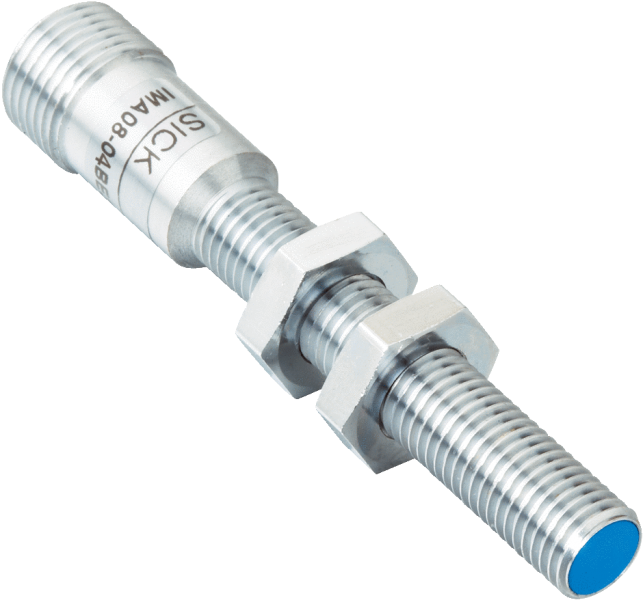

Описание
Технические чертежи
Указания по установке Монтаж не вровень с плоскостью Схема соединений cd-021 Кривая срабатывания IMA08 Габаритный чертеж IMA08, штекер, почти вровень с плоскостью Показать всё Скрыть всёХарактеристики
| A | 4 mm |
|---|---|
| B | 12 mm |
| C | 8 mm |
| D | 12 mm |
| E | 1 mm |
| F | 40 mm |
| ETIM | EC002714 |
| ECl@ss | 27270101 |
| UNSPSC | 39122230 |
| Медь | Ок. 0,25 |
| Латунь | Ок. 0,4 |
| Алюминий | Ок. 0,28 |
| Материал | Металл, никелированная латунь |
| Тип защиты | IP67 4) |
| Диаметр, мм | Ø 8 mm |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Разрешение | ≤ 1 µm |
| Тип корпуса | Цилиндрический с резьбой |
| Ток нагрузки | ± 10 mA 5) |
| Длина корпуса | 66 mm |
| Размер резьбы | M8 1 |
| Функция выхода | Аналоговый |
| 4) Согласно EN 60529 | 2000-09. |
| Особые свойства | Аналоговый выход |
| Нержавеющая сталь | Ок. 0,68 |
| Диапазон измерения | 1.600 Hz 6) |
| Исполнение монтажа | Псевдозаподлицо |
| Выходное напряжение | 0 V ... 10 V |
| Задержка готовности | ≤ 50 ms |
| Напряжение питания, В | 15 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 20 % 1) |
| Полезная длина резьбы | 44 mm |
| Ток холостого хода тип. | ≤ 10 mA 4) |
| Отклонение температуры | ± 5 % 2)± 10 % 3) |
| Выходное напряжение на QA1 | s = 0 mm: 0 V/-0 +0,4 V (23 °C)s = 2 mm: +5,2 V/ +-0,4 V (23 °C)s = 4 mm: +10 V/ +-0,4 V (23 °C) |
| Точность воспроизведения | 0,3 mm 1) 2) 3) |
| Расстояние срабатывания Sn | 0 mm ... 4 mm |
| Стабильность повторяемости | ± 0,01 mm |
| Электрическое подсоединение | Разъем M12, 4-конт. |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Диапазон температур при работе | –25 °C ... +70 °C |
| Материал, активная поверхность | Пластик |
| Расстояние срабатывания обеспечено Sa | 3,24 mm |
