Каталог·Жидкостные датчики·LFH-SB1X6G1AS20SZ0 Датчик давления 0...1,6 бар, выход 4–20 мА, кабель 20 м

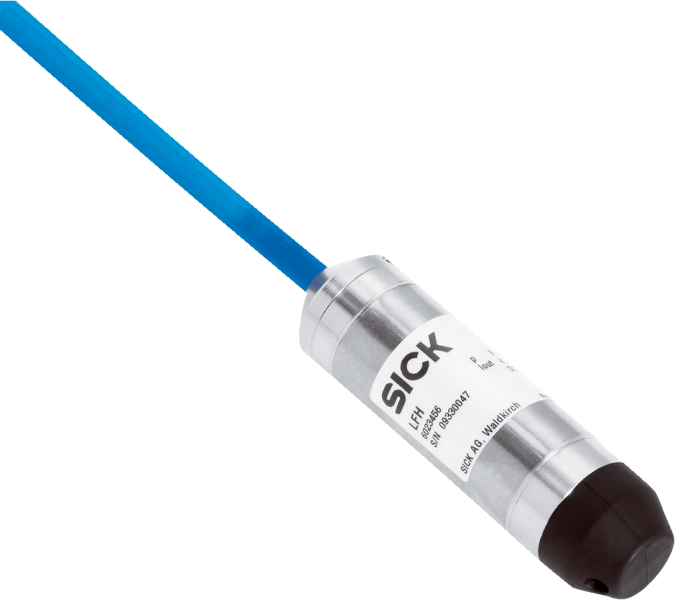

6040955 — LFH-SB1X6G1AS20SZ0 Датчик давления 0...1,6 бар

LFH-SB1X6G1AS20SZ0
SICK
Заказной №6040955
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    СредаЖидкости
    Тип давления:Относительное давление
    Диапазон измерения0 bar ... 1,6 bar
    Рабочая температура–10 °C ... +50 °C
    Выходной сигнал4–20 мА, 2-проводной
    Длина кабеля20 m
  • Производительность
    Нелинейность≤ ± 0,2 %, интервала (Best Fit Straight Line, BFSL) согласно IEC 61298-2
    Точность≤ ± 0,5 % интервала
    Неповторяемость результатов измерений≤ ± 0,1 % интервала
    Долговременный дрейф/стабильность за год работы≤ ± 0,2 % интервала (при эталонных условиях)
    Температурные коэффициенты в диапазоне номинальных температурСредний ТК нулевой точки: ≤ 0,2 % интервала/10 К (< 0,4 % для диапазона измерений ≤ 0,25 бар), Средний ТК интервала ≤ 0,2 % интервала /10 К
    Диапазон номинальных температур0 °C ... +50 °C
  • Механика/электроника
    Материалы, соприкасающиеся со средой

    Корпус: хромоникелевая сталь

    Напорный патрубок / мембрана: хромоникелевая сталь

    Защитная крышка: PA (полиамид)

    Тип подключенияКабель PUR
    Напряжение питания

    10–30 В DC

    14–30 В DC при выходном сигнале 0–10 В (только с расширенным вариантом)

    Электробезопасность

    Класс защиты: III

    Устойчивость к короткому замыканию: QA относительно M

    Защита от инверсии полярности: L+ относительно M

    Защита от перенапряжения: согласно EN 61000-4-5 (1,5 J) опционально для расширенного варианта

    Пропадание напряжения питания500 V DC, Напряжение питания NEC Class 02 (низкое напряжение и низкий ток макс. 100 ВА также в аварийном состоянии)
    Соответствие требованиям ЕСДиректива ЕС по электромагнитной совместимости: 2014/30/EU, EN 61326-2-3
    Вес датчика0,18 kg
    Вес кабеля0,08 kg/m
    Тип защитыIP68
    Класс защиты III✔
  • Данные окружающей среды
    Температура хранения–30 °C ... +80 °C
  • Классификации
    ECl@ss 5.027200506
    ECl@ss 5.1.427200506
    ECl@ss 6.027200506
    ECl@ss 6.227200506
    ECl@ss 7.027200506
    ECl@ss 8.027200506
    ECl@ss 8.127200506
    ECl@ss 9.027200506
    ETIM 5.0EC001846
    ETIM 6.0EC001846
    UNSPSC 16.090141111950
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Стандартный вариант (глубина погружения до 100 м) Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC001846
ECl@ss27200506
UNSPSC41111950
СредаЖидкости
Вес кабеля0,08 kg/m
Тип защитыIP68
Вес датчика0,18 kg
Длина кабеля20 m
Тип давленияОтносительное давление
Нелинейность≤ ± 0,2 %, интервала (Best Fit Straight Line, BFSL) согласно IEC 61298-2
Класс защиты III✔
Класс точности≤ ± 0,5 % интервала
Выходной сигнал4–20 мА, 2-проводной
Диапазон измерения0 bar ... 1,6 bar
ЭлектробезопасностьКласс защиты: IIIУстойчивость к короткому замыканию: QA относительно MЗащита от инверсии полярности: L+ относительно MЗащита от перенапряжения: согласно EN 61000-4-5 (1,5 J) опционально для расширенного варианта
Напряжение питания, В10–30 В DC14–30 В DC при выходном сигнале 0–10 В (только с расширенным вариантом)
Температура хранения–30 °C ... +80 °C
Соответствие требованиям ЕСДиректива ЕС по электромагнитной совместимости: 2014/30/EU, EN 61326-2-3
Электрическое подсоединениеКабель PUR
Пропадание напряжения питания500 V DC, Напряжение питания NEC Class 02 (низкое напряжение и низкий ток макс. 100 ВА также в аварийном состоянии)
Температура окружающей среды, °C–10 °C ... +50 °C
Диапазон номинальных температур0 °C ... +50 °C
Материалы, соприкасающиеся со средойКорпус: хромоникелевая стальНапорный патрубок / мембрана: хромоникелевая стальЗащитная крышка: PA (полиамид)
Неповторяемость результатов измерений≤ ± 0,1 % интервала
ХарактеристикиСредаЖидкостиТип давленияОтносительное давлениеДиапазон измерения0 bar ... 1,6 barРабочая температура–10 °C ... +50 °CВыходной сигнал4–20 мА, 2-проводнойДлина кабеля20 m
Долговременный дрейф/стабильность за год работы≤ ± 0,2 % интервала (при эталонных условиях)
Температурные коэффициенты в диапазоне номинальных температурСредний ТК нулевой точки: ≤ 0,2 % интервала/10 К (< 0,4 % для диапазона измерений ≤ 0,25 бар), Средний ТК интервала ≤ 0,2 % интервала /10 К
