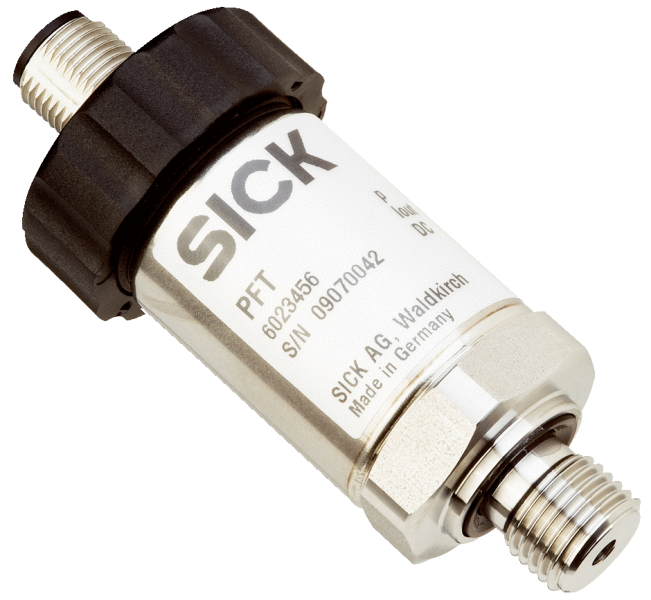

Описание
Технические чертежи
Габаритный чертеж G ½ B согласно EN 837 Габаритный чертеж Корпус с угловым штекером (DIN EN 175301-803 A) Тип подключения Показать всё Скрыть всёХарактеристики
| ETIM | EC002476 |
|---|---|
| ECl@ss | 27200614 |
| UNSPSC | 41112410 |
| Среда | Жидкая, газообразная |
| Материал | Нержавеющая сталь 1.4571 |
| Тип защиты | IP65 |
| Уплотнение | Без уплотнения |
| Вес датчика | Ок. 200 g |
| Срок службы | Мин.10 млн. перемен направления нагрузки |
| Тип давления | Относительное давление |
| Нелинейность | ≤ ± 0,2 %, интервала (Best Fit Straight Line, BFSL) согласно IEC 61298-2 |
| Класс защиты III | ✔ |
| Класс точности | ≤ ± 0,5 % интервала |
| Время настройки | ≤ 1 ms ≤ 10 мс при температуре измеряемого материала < –30°C для диапазона измерений до 25 бар или с установленной заподлицо мембраной |
| Выходной сигнал | 4–20 мА, 2-проводной |
| Диапазон измерения | 0 bar ... 0,1 bar |
| Канальное отверстие | Standard |
| Электробезопасность | Защита от перенапряжения: 36 В DCУстойчивость к короткому замыканию: QA относительно MЗащита от инверсии полярности: L+ относительно MКласс защиты: III |
| Напряжение питания, В | 10–30 В DC14–30 В DC при выходном сигнале 0–10 В |
| Температура хранения | –40 °C ... +100 °C, с установленной заподлицо мембраной и встроенным участком охлаждения: от –20°C до +100°C |
| Устойчивость к вибрации | 20 g согласно IEC 60068-2-6 (вибрации при резонансе)10 g согласно IEC 60068-2-6 (вибрации при резонансе) для вариантов со встроенным участком охлаждения |
| Технические подключения | G ½ B согласно EN 837 |
| Устойчивость к сотрясениям | 1000 g согласно IEC 60068-2-27 (механические удары)400 g согласно IEC 60068-2-27 (механические удары) для вариантов со встроенным участком охлаждения |
| Соответствие требованиям ЕС | Директива ЕС по электромагнитной совместимости: 2004/108/EC, EN 61326-2-3 |
| Электрическое подсоединение | Угловой штекер (DIN EN 175301-803 A), IP65 |
| Пропадание напряжения питания | 500 V DC, Напряжение питания NEC Class 02 (низкое напряжение и низкий ток макс. 100 ВА также в аварийном состоянии) |
| Температура окружающей среды, °C | –20 °C ... +80 °C |
| Диапазон номинальных температур | 0 °C ... +80 °C |
| Внутренняя передаваемая жидкость | Синтетическое масло (отсутствует при установленной не заподлицо мембране для диапазонов измерений > 25 бар) |
| Материалы, соприкасающиеся со средой | Стандартная мембрана: нержавеющая сталь 1.4571, нержавеющая сталь 1.4534 для диапазонов измерений > 25 бар |
| Неповторяемость результатов измерений | ≤ ± 0,1 % интервала |
| Долговременный дрейф/стабильность за год работы | ≤ ± 0,2 % интервала (при эталонных условиях) |
| ХарактеристикиСредаЖидкая, газообразнаяТип давления | Относительное давлениеДиапазон измерения0 bar ... 0,1 barРабочая температура–30 °C ... +100 °CВыходной сигнал4–20 мА, 2-проводной |
| Температурные коэффициенты в диапазоне номинальных температур | Средний ТК нулевой точки: ≤ 0,2 % интервала/10 К (< 0,4 % для диапазона измерений ≤ 0,25 бар), Средний ТК интервала ≤ 0,2 % интервала /10 К |
