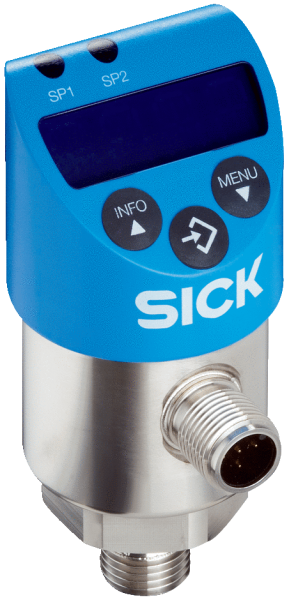

Описание
Технические чертежи
Габаритный чертеж G ¼ A DIN 3852-E Габаритный чертеж Тип подключения Показать всё Скрыть всёХарактеристики
| ETIM | EC000243 |
|---|---|
| ECl@ss | 27371814 |
| UNSPSC | 41112409 |
| Среда | Жидкая, газообразная |
| Дисплей | 14-сегментный светодиодный, синего цвета, 4-разрядный, высота цифр 9 мм, электронный поворот на 180°Точность: ≤ 1 % интервала ± 1 разрядОбновление: 1000, 500, 200, 100 мс (программируется) |
| Материал | Нижняя часть: нержавеющая сталь 304, Верхняя часть из пластика: PC + ABS, Кнопки: TPE-E, Экранное стекло: PC |
| Тип защиты | IP67 |
| Уплотнение | FKM/FPM |
| Вес датчика | Ок. 200 g |
| Срок службы | Минимум 100 млн нагрузочных циклов |
| Тип давления | Относительное давление |
| Нелинейность | ≤ ± 0,5 %, интервала (Best Fit Straight Line, BFSL) согласно IEC 61298-2 |
| Класс защиты III | ✔ |
| Класс точности | ≤ ± 1 % интервала |
| Выходной сигнал | 2 x PNP |
| Поворот корпуса | Дисплей по отношению к корпусу с электрическим разъемом: 330°Корпус по отношению к технологическому соединению: 320° |
| Потребление тока | 45 мА (для конфигураций без аналогового выхода)70 мА (для конфигураций с аналоговым выходом) |
| Диапазон измерения | 0 bar ... 250 bar |
| Канальное отверстие | Standard |
| Напряжение развязки | 500 V DC |
| Электробезопасность | Класс защиты: IIIЗащита от перенапряжения: 40 В DCУстойчивость к короткому замыканию: QA, Q1, Q2 относительно MЗащита от инверсии полярности: L+ относительно M |
| Напряжение питания, В | 15–35 В DC |
| Температура хранения | –20 °C ... +80 °C |
| Общее потребление тока | Макс. 350 / 570 мА (вкл. ток переключения) |
| Коррекция нулевой точки | Макс. + 3 % интервала |
| Устойчивость к вибрации | 10 g согласно IEC 60068-2-6 (вибрации при резонансе) |
| Технические подключения | G ¼ A согласно DIN 3852-E |
| Время переходного процесса | 3 ms |
| Устойчивость к сотрясениям | 50 g согласно IEC 60068-2-27 (механические удары) |
| Соответствие требованиям ЕС | Директива об оборудовании, работающем под давлением: в случае с данным устройством речь идет о части оборудования, находящейся под давлением, в соответствии с директивой 97/23/EC, Директива ЕС по электромагнитной совместимости: 2004/108/EC, EN 61326-2-3 |
| Электрическое подсоединение | Круглый штекерный соединитель M12 x 1, 4-контактный, IP67 |
| Температура окружающей среды, °C | –20 °C ... +80 °C |
| Диапазон номинальных температур | 0 °C ... +80 °C |
| Относительная влажность воздуха | ≤ 90 % |
| Внутренняя передаваемая жидкость | Синтетическое масло (только для диапазонов измерения от < 0 бар до 10 бар и от ≤ 0 бар абс. до 25 бар абс.) |
| Материалы, соприкасающиеся со средой | Напорное соединение: нержавеющая сталь 316LДатчик давления: нержавеющая сталь 316L (от 0–10 бар отн. нержавеющая сталь 13-8 PH) |
| Точность настройки дискретных выходов | ≤ ± 0,5 % интервала |
| Долговременный дрейф/стабильность за год работы | ≤ 0,2 % интервала согласно IEC 61298-2 |
| ХарактеристикиСредаЖидкая, газообразнаяТип давления | Относительное давлениеДиапазон измерения0 bar ... 250 barРабочая температура–20 °C ... +85 °CКоррекция нулевой точкиМакс. + 3 % интервалаВыходной сигнал2 x PNPПоворот корпусаДисплей по отношению к корпусу с электрическим разъемом: 330°Корпус по отношению к технологическому соединению: 320°Дисплей14-сегментный светодиодный, синего цвета, 4-разрядный, высота цифр 9 мм, электронный поворот на 180°Точность: ≤ 1 % интервала ± 1 разрядОбновление: 1000, 500, 200, 100 мс (программируется) |
| Температурные коэффициенты в диапазоне номинальных температур | Средний ТК нулевой точки: ≤ 0,2 % интервала / 10 K, Средний ТК интервала ≤ 0,2 % интервала /10 К |
