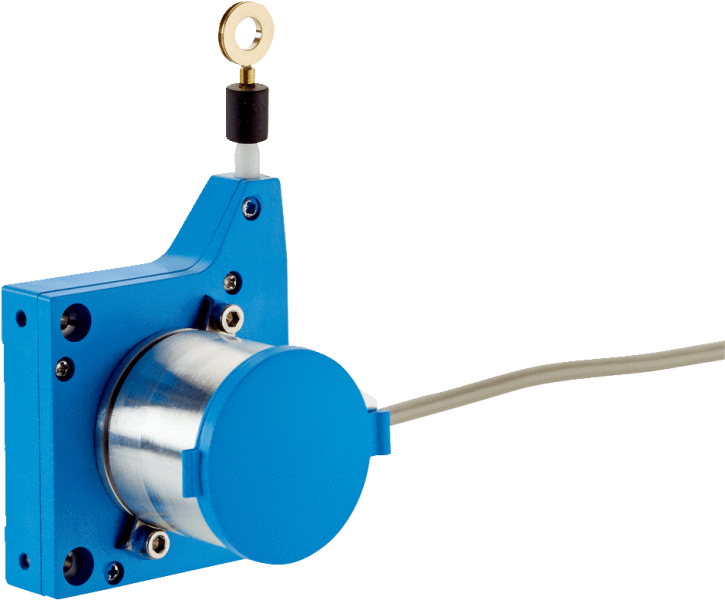

Каталог·Энкодеры и датчики наклона·BCG05-L1KM01PP Абсолютный энкодер линейный 0...1,25 м аналоговый, кабель 1,5 м

6039746 — BCG05-L1KM01PP Абсолютный энкодер линейный 0...1,25 м

BCG05-L1KM01PP
SICK
Заказной №6039746
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Производительность
    Длина измерения0 m ... 1,25 m
    Воспроизводимость≤ 0,2 mm 1)
    Линейность≤ ± 2 mm 1)
    Гистерезис≤ 0,4 mm 1)
    Разрешение (трос + энкодер)0,04 mm 2) 3)
    • 1) Значение относится к тросовому механизму.
    • 2) Отображаемые значения являются округленными.
    • 3) Пример расчета для BCG08 с PROFINET: 230 мм (длина вытянутого троса на один оборот, см. информацию о механических параметрах) : 262 144 (количество шагов на один оборот) = 0,001 мм (разрешение комбинации троса и энкодера).
  • Интерфейсы
    ЭнкодерыАбсолютные энкодеры
    Электрический интерфейсАналоговый
    Тип подключенияКабель, 3-жильный, радиальная, 1,5 m
    Тактовая частота32 kHz
    Set (электронная настройка)Über Programmierfolie
  • Электрические данные
    Время инициализации 1)
    Напряжение питания19 V ... 33 V
    Потребляемая мощность2 W
    • 1) После истечения этого времени можно считывать действительные положения.
  • Механические данные
    Вес (включая энкодер)200 g
    Вес (механика)80 g
    Материал, измерительный тросСтальной гибкий многопроволочный провод, нержавеющая сталь 1.4401 в оболочке V4A/PA
    Вес (измерительный трос)0,58 g/m
    Материал, корпус тросового механизмаПластик, Noryl
    Длина вытянутого троса на один оборот150 mm
    Усилие возвратной пружиныОк. 1 N ... ок. 1,4 N 1)
    Срок службы тросового механизмаTyp. 1 Млн циклов 2) 3)
    Фактическая длина вытянутого троса1,45 m
    Диаметр измерительного троса0,45 mm
    Ускорение троса10 m/s²
    Скорость регулирующего воздействия4 m/s
    Установленный энкодерACM36
    Артикул энкодера6039752
    Установленный механизмMRA-G055-101D4
    Артикул механизма5324019
    • 1) Эти значения измеряются при температуре окружающей среды 25 °C. При других значениях температуры могут иметь место отклонения.
    • 2) Один цикл состоит из размотки и намотки троса.
    • 3) Срок службы зависит от типа нагрузки. Влияющие факторы: условия окружающей среды, условия установки, используемый диапазон измерений, скорость перемещения, а также ускорение.
  • Данные окружающей среды
    ЭМСПо EN 61000-6-2 и EN 61000-6-3
    Класс защиты корпуса энкодераIP65
    Класс защиты механизмаIP50
    Ударопрочность50 g, 6 ms (согласно EN 60068-2-27)
    Диапазон частоты вибростойкости4 g, синус 5…100 Гц (по EN 60068-2-6)
    Диапазон рабочих температур (энкодер)–30 °C ... +70 °C
    Диапазон рабочих температур (механизм)–30 °C ... +70 °C
    Диапазон рабочих температур (комбинация)Определяется через самое высокое минимальное и самое низкое максимальное значение диапазона рабочих температур энкодера и механизма
  • Классификации
    ECl@ss 5.027270590
    ECl@ss 5.1.427270590
    ECl@ss 6.027270590
    ECl@ss 6.227270590
    ECl@ss 7.027270590
    ECl@ss 8.027270590
    ECl@ss 8.127270590
    ECl@ss 9.027270590
    ETIM 5.0EC001486
    ETIM 6.0EC001486
    UNSPSC 16.090141112113
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

SetÜber Programmierfolie
ETIMEC001486
ECl@ss27270590
UNSPSC41112113
ЭМСПо EN 61000-6-2 и EN 61000-6-3
Вес, кг0,58 g/m
ЭнкодерыАбсолютные энкодеры
Гистерезис≤ 0,4 mm 1)
Линейность≤ ± 2 mm 1)
Разрешение0,04 mm 2) 3)
Мощность, Вт2 W
Ударопрочность50 g, 6 ms (согласно EN 60068-2-27)
Длина измерения0 m ... 1,25 m
Ускорение троса10 m/s²
Артикул энкодера6039752
Тактовая частота32 kHz
Артикул механизма5324019
Воспроизводимость≤ 0,2 mm 1)
Время инициализации1)
Напряжение питания, В19 V ... 33 V
Установленный энкодерACM36
Класс защиты механизмаIP50
Установленный механизмMRA-G055-101D4
Электрический интерфейсАналоговый
Усилие возвратной пружиныОк. 1 N ... ок. 1,4 N 1)
Диапазон рабочих температурОпределяется через самое высокое минимальное и самое низкое максимальное значение диапазона рабочих температур энкодера и механизма
Материал, измерительный тросСтальной гибкий многопроволочный провод, нержавеющая сталь 1.4401 в оболочке V4A/PA
Электрическое подсоединениеКабель, 3-жильный, радиальная, 1,5 m
Диаметр измерительного троса0,45 mm
3) Пример расчета для BCG08 с PROFINET230 мм (длина вытянутого троса на один оборот, см. информацию о механических параметрах) : 262 144 (количество шагов на один оборот) = 0,001 мм (разрешение комбинации троса и энкодера).
Класс защиты корпуса энкодераIP65
Срок службы тросового механизмаTyp. 1 Млн циклов 2) 3)
Диапазон частоты вибростойкости4 g, синус 5…100 Гц (по EN 60068-2-6)
Фактическая длина вытянутого троса1,45 m
Скорость регулирующего воздействия4 m/s
Материал, корпус тросового механизмаПластик, Noryl
Длина вытянутого троса на один оборот150 mm
3) Срок службы зависит от типа нагрузки. Влияющие факторыусловия окружающей среды, условия установки, используемый диапазон измерений, скорость перемещения, а также ускорение.
