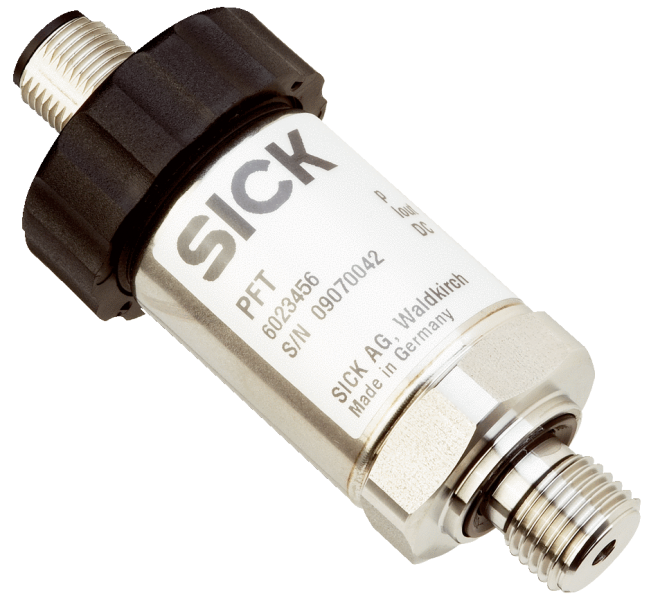

6038818 — PFT-FRBX25SF1OSSAMSSZ Датчик давления 0–0,25 бар

Показать всё Скрыть всё

• Характеристики

  Среда	Жидкая, газообразная
  Тип давления:	Относительное давление
  Диапазон измерения	0 bar ... 0,25 bar
  Рабочая температура	–30 °C ... +100 °C
  Выходной сигнал	4–20 мА, 2-проводной

• Производительность

  Нелинейность	≤ ± 0,2 %, интервала (Best Fit Straight Line, BFSL) согласно IEC 61298-2
  Точность	≤ ± 0,5 % интервала
  Неповторяемость результатов измерений	≤ ± 0,1 % интервала
  Время настройки (10–90 %)	≤ 1 ms ≤ 10 мс при температуре измеряемого материала < –30°C для диапазона измерений до 25 бар или с установленной заподлицо мембраной
  Долговременный дрейф/стабильность за год работы	≤ ± 0,2 % интервала (при эталонных условиях)
  Температурные коэффициенты в диапазоне номинальных температур	Средний ТК нулевой точки: ≤ 0,2 % интервала/10 К (< 0,4 % для диапазона измерений ≤ 0,25 бар), Средний ТК интервала ≤ 0,2 % интервала /10 К
  Диапазон номинальных температур	0 °C ... +80 °C
  Срок службы	Мин.10 млн. перемен направления нагрузки

• Механика/электроника

  Материалы, соприкасающиеся со средой	Мембрана, установленная заподлицо: нержавеющая сталь 1.4571 с кольцом круглого сечения NBR или FKM (FKM со встроенным участком охлаждения)
  Внутренняя передаваемая жидкость	Синтетическое масло (отсутствует при установленной не заподлицо мембране для диапазонов измерений > 25 бар)
  Канальное отверстие	Мембрана, установленная заподлицо
  Материал корпуса	Нержавеющая сталь 1.4571
  Тип подключения	Круглый штекерный соединитель M12 x 1, 4-контактный, IP67
  Напряжение питания	10–30 В DC 14–30 В DC при выходном сигнале 0–10 В
  Электробезопасность	Защита от перенапряжения: 36 В DC Устойчивость к короткому замыканию: QA относительно M Защита от инверсии полярности: L+ относительно M Класс защиты: III
  Пропадание напряжения питания	500 V DC, Напряжение питания NEC Class 02 (низкое напряжение и низкий ток макс. 100 ВА также в аварийном состоянии)
  Соответствие требованиям ЕС	Директива ЕС по электромагнитной совместимости: 2004/108/EC, EN 61326-2-3
  Вес датчика	Ок. 200 g
  Уплотнение	NBR
  Тип защиты	IP67
  Класс защиты III	✔

• Данные окружающей среды

  Температура окружающей среды	–20 °C ... +80 °C
  Температура хранения	–40 °C ... +100 °C, с установленной заподлицо мембраной и встроенным участком охлаждения: от –20°C до +100°C
  Устойчивость к сотрясениям	1000 g согласно IEC 60068-2-27 (механические удары) 400 g согласно IEC 60068-2-27 (механические удары) для вариантов со встроенным участком охлаждения
  Устойчивость к вибрации	20 g согласно IEC 60068-2-6 (вибрации при резонансе) 10 g согласно IEC 60068-2-6 (вибрации при резонансе) для вариантов со встроенным участком охлаждения

• Классификации

  ECl@ss 5.0	27200614
  ECl@ss 5.1.4	27200614
  ECl@ss 6.0	27200614
  ECl@ss 6.2	27200614
  ECl@ss 7.0	27200614
  ECl@ss 8.0	27200614
  ECl@ss 8.1	27200614
  ECl@ss 9.0	27200614
  ETIM 5.0	EC002476
  ETIM 6.0	EC002476
  UNSPSC 16.0901	41112410

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж G 1 B без участка охлаждения Габаритный чертеж G 1 B с участком охлаждения Габаритный чертеж Корпус с круглым штекерным соединителем M12 x 1 Тип подключения Вид: Галерея Список Показать всё Скрыть всё
