Каталог·Датчики регистрации·WFM50-60P311 Датчик вилочный оптический, щель 50x60 мм, 10...30 В DC

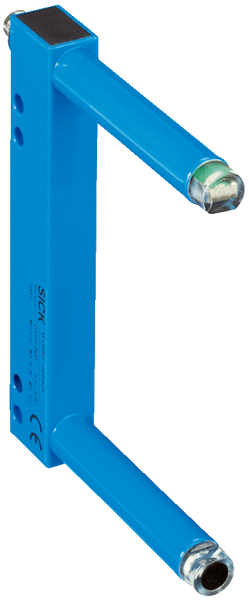

6037825 — WFM50-60P311 Датчик вилочный оптический

WFM50-60P311
SICK
Заказной №6037825
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Размеры (Ш x В x Г)10 mm x 70 mm x 77,5 mm
    Принцип действияПринцип оптического обнаружения
    Форма корпуса (выход света)Вилочная форма
    Ширина щели50 mm
    Глубина щели60 mm
    Минимальный размер детектируемого объекта (MDO)0,8 mm
    Источник светаСветодиод, Видимый красный свет
    НастройкаОтсутствует
    Функция выходного сигналаСВЕТЛО
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация< 10 % 2)
    Потребление тока< 20 mA 3)
    Частота переключения4 kHz 4)
    Оценка125 µs 5)
    Стабильность времени отклика± 15 µs
    Переключающий выходPNP
    Дискретный выход (напряжение)

    PNP: HIGH = UV– ≤ 1,5/LOW = 0 В

    NPN: HIGH = ок. UV/LOW ≤ 1,5 В

    Тип переключенияСВЕТЛО
    Выходной ток Iмакс.100 mA
    Время инициализации140 ms
    Тип подключенияРазъем M8, 3-конт.
    Нечувствительность ко внешним источникам светаСолнечный свет: ≤ 10.000 lx
    Класс защитыIII 6)
    Схемы защиты

    Uв-подключения с защитой от переполюсовки

    Выход Q с защитой от короткого замыкания

    Подавление импульсных помех

    Тип защитыIP67
    ВесОк. 80 g ... 190 g 7)
    Материал корпусаАлюминий
    • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) При соотношении светло/темно 1:1.
    • 5) Продолжительность сигнала при омической нагрузке.
    • 6) Расчетное напряжение постоянного тока 50 В.
    • 7) В зависимости от ширины щели.
  • Данные окружающей среды
    Диапазон температур при работе–10 °C ... +60 °C 1)
    Диапазон температур при хранении–40 °C ... +80 °C
    Устойчивость к сотрясениямСогласно EN 60068-2-27
    № файла ULNRKH.E191603 & NRKH7.E191603
    • 1) Запрещается деформировать кабель ниже 0 °C.
  • Классификации
    ECl@ss 5.027270909
    ECl@ss 5.1.427270909
    ECl@ss 6.027270909
    ECl@ss 6.227270909
    ECl@ss 7.027270909
    ECl@ss 8.027270909
    ECl@ss 8.127270909
    ECl@ss 9.027270909
    ETIM 5.0EC002720
    ETIM 6.0EC002720
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Схема соединений cd-045 Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002720
ECl@ss27270909
UNSPSC39121528
Вес, кгОк. 80 g ... 190 g 7)
Оценка125 µs 5)
Размер10 mm x 70 mm x 77,5 mm
МатериалАлюминий
№ файла ULNRKH.E191603 & NRKH7.E191603
НастройкаОтсутствует
Тип защитыIP67
Ширина щели50 mm
Глубина щели60 mm
Схемы защитыUв-подключения с защитой от переполюсовкиВыход Q с защитой от короткого замыканияПодавление импульсных помех
Форма корпусаВилочная форма
Источник светаСветодиод, Видимый красный свет
Дискретный выходPNP: HIGH = UV– ≤ 1,5/LOW = 0 ВNPN: HIGH = ок. UV/LOW ≤ 1,5 В
Потребление тока< 20 mA 3)
Принцип действияПринцип оптического обнаружения
Тип переключенияСВЕТЛО
Степень защиты (IP)III 6)
Выходной ток Iмакс.100 mA
Время инициализации140 ms
Переключающий выходPNP
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация< 10 % 2)
Частота переключения4 kHz 4)
Функция выходного сигналаСВЕТЛО
Устойчивость к сотрясениямСогласно EN 60068-2-27
Электрическое подсоединениеРазъем M8, 3-конт.
Стабильность времени отклика± 15 µs
Диапазон температур при работе–10 °C ... +60 °C 1)
4) При соотношении светло/темно 11.
Диапазон температур при хранении–40 °C ... +80 °C
Минимальный размер детектируемого объекта0,8 mm
Нечувствительность ко внешним источникам светаСолнечный свет: ≤ 10.000 lx
