Описание
Технические чертежи
Габаритный чертеж WFL - Кнопки «плюс» и «минус» Схема соединений cd-086 Концепция управления Обучение Варианты настройки Настройка: обучение с помощью кнопок «плюс/минус» (WFxx-B416) Показать всё Скрыть всёХарактеристики
| ETIM | EC002720 |
|---|---|
| ECl@ss | 27270909 |
| UNSPSC | 39121528 |
| Вес, кг | Ок. 36 g ... 160 g 6) |
| Оценка | 100 µs |
| Размер | 10 mm x 158,5 mm x 74 mm |
| Материал | Алюминий |
| Настройка | Кнопка «Плюс» / «Минус» (Настройка, чувствительность, «СВЕТЛО/ТЕМНО») |
| Тип защиты | IP65 |
| Длина волны | 670 nm |
| Ширина щели | 120 mm |
| Глубина щели | 59 mm |
| Класс лазера | I |
| Схемы защиты | Uв-подключения с защитой от переполюсовкиВыход Q с защитой от короткого замыканияПодавление импульсных помех |

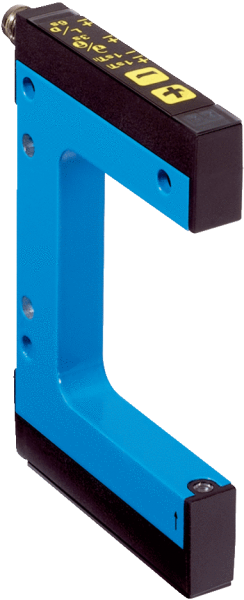

| Форма корпуса | Вилочная форма |
| Источник света | Лазер, Видимый красный свет |
| Неустойчивость | 40 µs |
| Метод настройки | 2-точечная настройка |
| Дискретный выход | PNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 ВNPN: HIGH = прибл. UВ/LOW ≤ 2 В |
| Потребление тока | 40 mA 3) |
| Принцип действия | Принцип оптического обнаружения |
| Тип переключения | СВЕТЛО/ТЕМНО |
| Степень защиты (IP) | III 5) |
| Выходной ток Iмакс. | 100 mA |
| Время инициализации | 100 ms |
| Переключающий выход | PNP/NPN |
| Напряжение питания, В | 10 V DC ... 30 V DC 1) |
| Остаточная пульсация | < 10 % 2) |
| Частота переключения | 10 kHz 4) |
| Функция выходного сигнала | «СВЕТЛО/ТЕМНО» устанавливается клавишей |
| Устойчивость к сотрясениям | Согласно EN 60068-2-27 |
| Электрическое подсоединение | Разъем M8, 4-конт. |
| Стабильность времени отклика | ± 20 µs |
| Диапазон температур при работе | –20 °C ... +50 °C 1) |
| 4) При соотношении светло/темно 1 | 1. |
| Диапазон температур при хранении | –30 °C ... +80 °C |
| Минимальный размер детектируемого объекта | 0,05 mm |
| Нечувствительность ко внешним источникам света | Солнечный свет: ≤ 10.000 lx |
