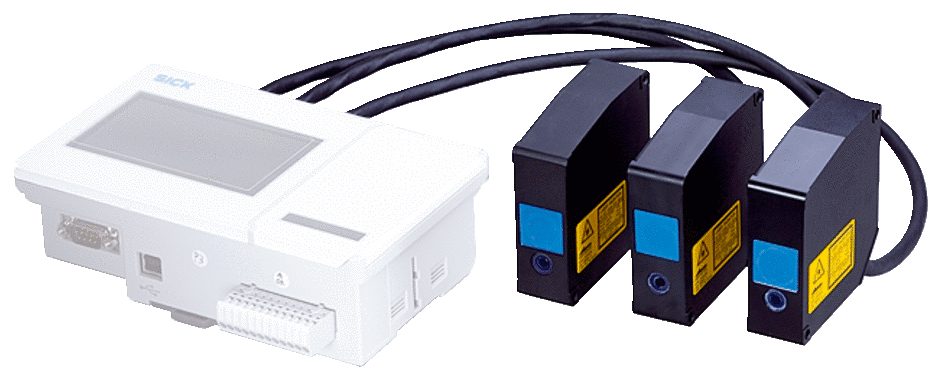

6035980 — OD5-85W20 Сенсорная головка лазерного датчика расстояния

Показать всё Скрыть всё

• Характеристики

  Часть системы	Сенсорная головка
  Объект измерения	Естественные объекты

• Производительность

  Диапазон измерения	65 mm ... 105 mm 1) 2)
  Точность воспроизведения	1 µm 3)
  Линейность	Диффузн. ± 20 µm 3) Зеркальн. ± 16 µm 3)
  Оценка	≥ 0,1 ms 4) 5)
  Частота измерения	≤ 10 kHz 1) 5)
  Источник света	Лазер, красный
  Класс лазера	2 (IEC 60825-1:2014, EN 60825-1:2014) 6)
  Тип. размер светового пятна (расстояние)	260 µm x 1.200 µm (85 mm)
  Особая задача	Измерение толщины прозрачного материала
  Доп. функция	Установка среднего значения 1 … 4.096x, настраиваемая измерительная частота (автоматическая / 0,1 мс ... 3,2 мс), автоматическая коррекция чувствительности, ручная коррекция чувствительности, Взаимная интерференция, Измерение толщины стекла
  Измерение толщины прозрачного материала	2 mm ... 20 mm

  • 1) Отражение 6 % ... 90 %, при стандартных настройках.
  • 2) При зеркальном отражении диапазон измерения снижается до 72,3 ... 92,3 мм.
  • 3) Измерение на 90 % отражения (керамика, белая), для OD5-25x измерение на зеркале, выбранная установка среднего значения: 256 или 4096 для OD5-25x, постоянные условия окружающей среды.
  • 4) Время, необходимое для автоматической коррекции чувствительности, рассчитывается по формуле: период дискретизации х 20. При стандартной настройке 100 мкс (10 кГц) это соответствует

    Технические чертежи

    Габаритный чертеж OD5-85xxx Тип подключения Сенсорная головка, штекер Hirose 12-конт. Anschlussschema Варианты настройки Линейность OD5-85W20 Вид: Галерея Список Показать всё Скрыть всё
