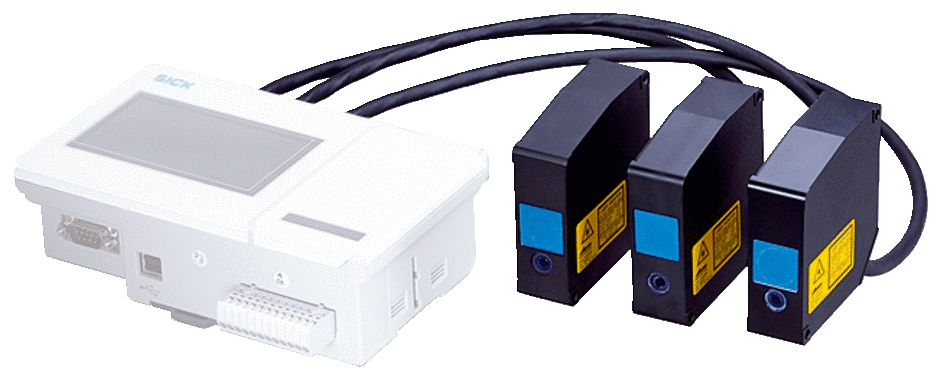

6035976 — OD5-25W01 Сенсорная головка лазерного датчика 24…26 мм

Показать всё Скрыть всё

• Характеристики

  Часть системы	Сенсорная головка
  Объект измерения	Естественные объекты

• Производительность

  Диапазон измерения	24 mm ... 26 mm 1)
  Точность воспроизведения	0,02 µm 2)
  Линейность	± 1,6 µm 2)
  Оценка	≥ 0,1 ms 3) 4)
  Частота измерения	≤ 10 kHz 1) 4)
  Источник света	Лазер, красный
  Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014) 5)
  Тип. размер светового пятна (расстояние)	100 µm x 700 µm (25 mm)
  Особая задача	Измерение толщины прозрачного материала
  Доп. функция	Установка среднего значения 1 … 4.096x, настраиваемая измерительная частота (автоматическая / 0,1 мс ... 3,2 мс), автоматическая коррекция чувствительности, ручная коррекция чувствительности, Взаимная интерференция, Измерение толщины стекла
  Измерение толщины прозрачного материала	0,3 mm ... 2 mm

  • 1) Отражение 6 % ... 90 %, при стандартных настройках.
  • 2) Измерение на 90 % отражения (керамика, белая), для OD5-25x измерение на зеркале, выбранная установка среднего значения: 256 или 4096 для OD5-25x, постоянные условия окружающей среды.
  • 3) Время, необходимое для автоматической коррекции чувствительности, рассчитывается по формуле: период дискретизации х 20. При стандартной настройке 100 мкс (10 кГц) это соответствует

    Технические чертежи

    Габаритный чертеж OD5-25xxx Тип подключения Сенсорная головка, штекер Hirose 12-конт. Anschlussschema Варианты настройки Размер светового пятна OD5-25W01 Линейность OD5-25W01 Вид: Галерея Список Показать всё Скрыть всё
