Каталог·Датчики расстояния·UC4-13341 Ультразвуковой датчик расстояния 13–150 мм, разрешение 0,1 мм

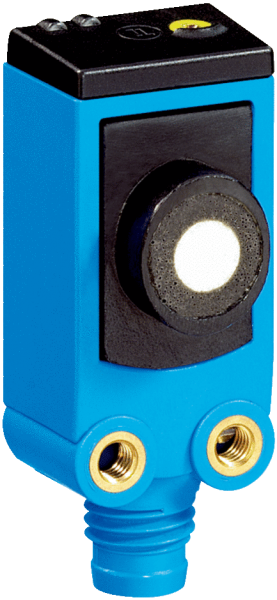

6034669 — UC4-13341 Ультразвуковой датчик расстояния 13–150 мм

UC4-13341
SICK
Заказной №6034669
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Производительность
    Дистанция измерения, предельная дистанция измерения13 mm ... 150 mm, 250 mm 1)
    Объект измеренияЕстественные объекты
    Разрешение≥ 0,1 mm
    Точность воспроизведения± 0,15 % 2)
    Точность± 1 % 2)
    Температурная компенсация✔
    Оценка24 ms
    Частота переключения30 Hz
    Время вывода8 ms
    Ультразвуковая частота (типичная)380 kHz
    Зона действия (типичная)См. диаграммы
    Доп. функцияРежимы работы на выбор: расстояние до объекта (DtO) / окно (Wnd) / объект между датчиком и фоном (ObSB), обучаемый переключающий выход, инвертируемый, обучаемый аналоговый выход, инвертируемый, температурная компенсация, блокировка пользовательского интерфейса 3)
    • 1) Обучение от 21 мм.
    • 2) В отношении последнего результата измерения.
    • 3) Функции могут различаться в зависимости от варианта датчика.
  • Интерфейсы
    Переключающий выход1 x PNP (200 mA) 1)
    Гистерезис2 mm
    • 1) PNP: HIGH = UВ - (< 2 В) / LOW = 0 В.
  • Механика/электроника
    Напряжение питания UVПост. ток 15 V ... 30 V 1)
    Потребляемая мощность≤ 0,75 W 2)
    Время инициализации< 300 ms
    Тип корпусаПрямоугольный
    Материал корпуса

    АБС-пластик

    УЗ-преобразователь: пенополиуретан, эпоксидная смола и стеклянные элементы

    Тип подключенияРазъем, M8, 3-контактный
    Индикация2 x LED
    Вес10 g
    Выходной коннектор передатчикаПрямой
    Тип защитыIP67
    Класс защитыIII
    • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
    • 2) Без нагрузки.
  • Данные окружающей среды
    Рабочий диапазон температур–25 °C ... +70 °C 1)
    Диапазон температур при хранении–40 °C ... +85 °C
    • 1) При рабочих температурах > 50 °C датчик UC4 следует монтировать с полным прилеганием всей задней поверхности.
  • Классификации
    ECl@ss 5.027270804
    ECl@ss 5.1.427270804
    ECl@ss 6.027270804
    ECl@ss 6.227270804
    ECl@ss 7.027270804
    ECl@ss 8.027270804
    ECl@ss 8.127270804
    ECl@ss 9.027270804
    ETIM 5.0EC001846
    ETIM 6.0EC001846
    UNSPSC 16.090141111960
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Тип подключения Разъем M8, 3-конт. Схема соединений Варианты настройки Зона распознавания UC4-13 Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC001846
1) PNPHIGH = UВ - (< 2 В) / LOW = 0 В.
ECl@ss27270804
UNSPSC41111960
Вес, кг10 g
Оценка24 ms
МатериалАБС-пластикУЗ-преобразователь: пенополиуретан, эпоксидная смола и стеклянные элементы
Индикация2 x LED
Тип защитыIP67
Гистерезис2 mm
Разрешение≥ 0,1 mm
Тип корпусаПрямоугольный
Доп. функцияРежимы работы на выбор: расстояние до объекта (DtO) / окно (Wnd) / объект между датчиком и фоном (ObSB), обучаемый переключающий выход, инвертируемый, обучаемый аналоговый выход, инвертируемый, температурная компенсация, блокировка пользовательского интерфейса 3)
Мощность, Вт≤ 0,75 W 2)
Время вывода8 ms
Зона действияСм. диаграммы
Класс точности± 1 % 2)
Объект измеренияЕстественные объекты
Степень защиты (IP)III
Время инициализации< 300 ms
Переключающий выход1 x PNP (200 mA) 1)
Напряжение питания UVПост. ток 15 V ... 30 V 1)
Частота переключения30 Hz
Ультразвуковая частота380 kHz
Точность воспроизведения± 0,15 % 2)
Температурная компенсация✔
Рабочий диапазон температур–25 °C ... +70 °C 1)
Электрическое подсоединениеРазъем, M8, 3-контактный
Выходной коннектор передатчикаПрямой
Диапазон температур при хранении–40 °C ... +85 °C
Дистанция измерения, предельная дистанция измерения13 mm ... 150 mm, 250 mm 1)
