Каталог·Надежные решения для систем управления sens:Control·UE410-XM4 I/O-модуль, конфигурация поворотным переключателем, SIL3, PL e

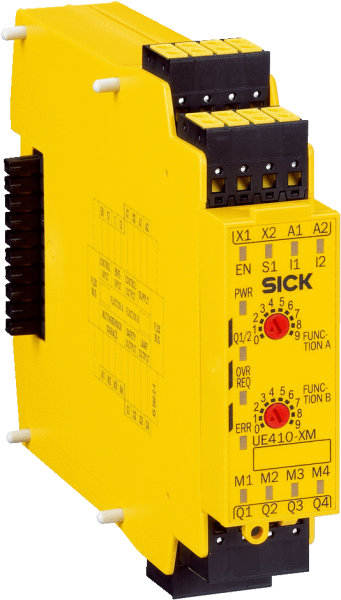

6034646 — UE410-XM4 I/O-модуль

UE410-XM4
SICK
Заказной №6034646
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    МодульI/O-модуль
    Тип конфигурацииЧерез поворотный переключатель
  • Параметры техники безопасности
    Класс надежности

    SIL3 (IEC 61508)

    SILCL3 (EN 62061)

    КатегорияКатегория 4 (EN ISO 13849)
    Уровень производительностиPL e (EN ISO 13849)
    PFHd (средняя вероятность опасного отказа в час)2,5 x 10-9 (EN ISO 13849)
    TM (заданная продолжительность работы)20 лет (EN ISO 13849)
  • Функции
    Блокировка повторного запускаВручную/автоматически (конфигурируется)
    Контроль внешних устройств (EDM)✔
    Различие между людьми и материалами (шумоподавление)✔
    Перебег✔
    Контроль одновременности✔
    Контроль времени выборочного отключения✔
    Контроль зазора датчика✔
    Окончание выборочного отключения через электрочувствительное защитное устройство✔
  • Интерфейсы
    Входы

    2 ввода с поддержкой безопасности

    2 управляющих ввода

    4 ввода выборочного отключения

    Количество подключаемых датчиков выборочного отключения2 / 4
    Выходы

    2 выхода с поддержкой безопасности

    2 выхода тестирования

    2 диагностических выхода

    Тип подключенияВставные пружинные зажимы
    Элементы индикацииLEDs
  • Электрические данные
    Класс защитыIII (EN 61140)
    Напряжение питанияЧерез A1, A2
    Тип источника питанияPELV или SELV 1)
    Напряжение питания UV24 V DC (19,2 V DC ... 30 V DC)
    Остаточная пульсация≤ 10 %
    Потребляемая мощность≤ 3 W (DC)
    Внутр. потребляемая мощность≤ 3 W (DC)
    • 1) Ток блока питания модуля должен быть ограничен извне значением макс. 4 A. Либо при помощи самого блока питания, либо через предохранитель.
  • Механические данные
    Размеры (Ш x В x Г)22,5 mm x 96,5 mm x 120,8 mm
    Вес180 g
  • Данные окружающей среды
    Тип защиты
    КорпусIP40 (EN 60529)
    ЗажимыIP20 (EN 60529)
    Диапазон рабочих температур–25 °C ... +55 °C
    Температура хранения–25 °C ... +70 °C
    Влажность воздуха15 % ... 95 %, без образования конденсата
    Климатические условия поEN 61131-2 (температура окружающей среды 55 °C, относительная влажность воздуха 95 %)
    Электромагнитная совместимость (ЭМС)Класс A (EN 61000-6-2, EN 55011)
    Виброустойчивость5 g RMS, 5 Hz ... 500 Hz (EN 60068-2-64)
  • Классификации
    ECl@ss 5.027242290
    ECl@ss 5.1.427249090
    ECl@ss 6.027249090
    ECl@ss 6.227249090
    ECl@ss 7.027249090
    ECl@ss 8.027249090
    ECl@ss 8.127249090
    ECl@ss 9.027249090
    ETIM 5.0EC002632
    ETIM 6.0EC002632
    UNSPSC 16.090132151705
