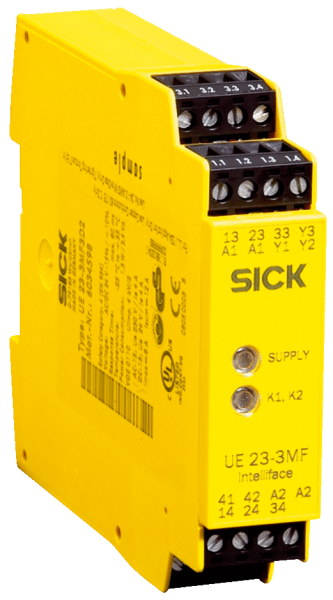

Описание
Технические чертежи
Габаритный чертеж Защитное реле Схема соединений Показать всё Скрыть всёХарактеристики
| TM | 20 лет (EN ISO 13849) |
|---|---|
| ETIM | EC001449 |
| PFHd | 2,0 x 10-7 (EN ISO 13849) |
| ECl@ss | 27371819 |
| UNSPSC | 41113704 |
| Вес, кг | 0,25 kg |
| Размер | 22,5 mm x 123 mm x 93,5 mm |
| Вручную | ≤ 70 ms |
| Категория | Категория 3 (EN ISO 13849) |
| Значение B10d | 3 x 105 циклов срабатывания (AC-15, 230 V, I = 5 A)2 x 106 циклов срабатывания (DC-15, 230 V, I = 2 A)7 x 106 циклов срабатывания (DC-13, 24 V, I = 1 A) |
| Мощность, Вт | (≤ 3 VA) |
| Тип контакта | С принудительным управлением |
| Автоматически | ≤ 600 ms |
| Управляющий ток | ≤ 20 mA |
| Класс надежности | SILCL2 (EN 62061) |
| Категория останова | 0 (EN 60204-1) |
| Материал контактов | Серебряный сплав, тонкое золочение |
| Напряжение питания UV | A1, A2 |
| Частота переключения | ≤ 3600/ч |
| Расчетный рабочий ток | 5 A (230 V AC) 360 циклов срабатывания/ч5 A (24 V DC) 360 циклов срабатывания/ч |
| Категория потребления | AC-15/DC-13 (EN 60947-5-1) |
| Управляющее напряжение | (≤ 40 V DC) |
| Ток короткого замыкания | ≤ 250 mA |
| Гальваническая развязка | ✔ |
| Испытательное напряжение | 2,2 kV (50 Hz) (EN 60439-1) |
| Категория перенапряжения | II |
| Уровень производительности | PL d (EN ISO 13849) |
| Напряжение питания UVA1, A2230 V AC | Напряжение питания UV |
| Время задержки возврата реле | (≤ 80 ms) 1) |
| Электрическое подсоединение | Фиксированные винтовые зажимы |
| Защита от короткого замыкания | 8 A gG, с характеристикой срабатывания B или C |
| Сигнальная токопроводящая линия | 10 mA ... 5 A |
| Расчетное напряжение на изоляции Ui | 300 V AC |
| Токопроводящая линия разблокировки | 10 mA ... 8 A |
| Срок службы механических компонентов | 1 x 107 циклов срабатывания |
| Срок службы электрических компонентов | 1 x 106 циклов срабатывания |
| Количество сигнальных токопроводящих линий | 1, не относится к безопасности |
| Время сбросаВручную≤ 70 msАвтоматически≤ 600 ms | Время сброса |
| Электрические данные - Управляющее напряжение | Y1 - Y2 - Y3Управляющее напряжение(≤ 40 V DC)Управляющий ток≤ 20 mAТок короткого замыкания≤ 250 mAЗащита от короткого замыкания8 A gG, с характеристикой срабатывания B или CВремя сбросаВручную≤ 70 msАвтоматически≤ 600 msГальваническая развязка✔ |
| Количество токопроводящих линий разблокировки | 3, важный для безопасности |
| Максимально допустимое импульсное напряжение Uimp | 4 kV |
| Электрические данные - Выходные токопроводящие линии | 13/14, 23/24, 31/32Время задержки возврата реле(≤ 80 ms) 1)Количество токопроводящих линий разблокировки (нормально открытый)3, важный для безопасностиКоличество сигнальных токопроводящих линий (нормально закрытый)1, не относится к безопасностиТип контактаС принудительным управлениемМатериал контактовСеребряный сплав, тонкое золочениеНапряжение переключенияТокопроводящая линия разблокировки5 V AC ... 230 V AC5 V DC ... 300 V DCСигнальная токопроводящая линия5 V AC, 5 V DC ... 230 V AC, 300 V DCДопустимая токовая нагрузка на устройство переключения выходного сигналаТокопроводящая линия разблокировки10 mA ... 8 AСигнальная токопроводящая линия10 mA ... 5 AКатегория потребленияAC-15/DC-13 (EN 60947-5-1)Расчетный рабочий ток (расчетное рабочее напряжение)5 A (230 V AC) 360 циклов срабатывания/ч5 A (24 V DC) 360 циклов срабатывания/чЧастота переключения≤ 3600/чСрок службы механических компонентов (контакты реле)1 x 107 циклов срабатыванияСрок службы электрических компонентов (контакты реле)1 x 106 циклов срабатывания1) K1/K2. |
| Напряжение переключенияТокопроводящая линия разблокировки5 V AC ... 230 V AC5 V DC ... 300 V DCСигнальная токопроводящая линия5 V AC, 5 V DC ... 230 V AC, 300 V DC | Напряжение переключения |
| Допустимая токовая нагрузка на устройство переключения выходного сигналаТокопроводящая линия разблокировки10 mA ... 8 AСигнальная токопроводящая линия10 mA ... 5 A | Допустимая токовая нагрузка на устройство переключения выходного сигнала |
