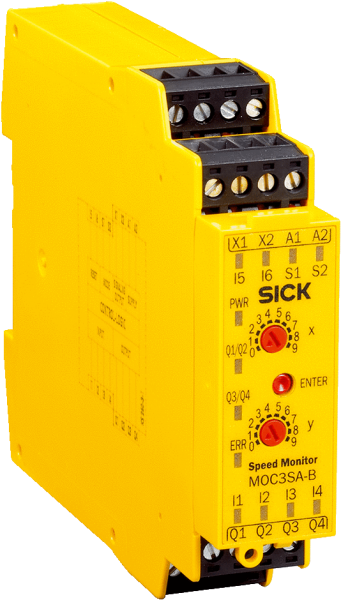

Габаритный чертеж Схема соединений Показать всё Скрыть всёХарактеристики
| TM | 20 лет (EN ISO 13849) |
|---|---|
| LOW | –2,5 mA ... 2,1 mA |
| ETIM | EC001449 |
| HIGH | 2,4 mA ... 3,8 mA |
| PFHd | 5,0 x 10-9 (EN ISO 13849) |
| ECl@ss | 27371819 |
| UNSPSC | 41113704 |
| Вес, кг | 180 g |
| Зажимы | IP20 (EN 60529) |
| Корпус | IP40 (EN 60529) |
| Размер | 22,5 mm x 96,5 mm x 121 mm |
| Категория | Категория 4 (EN ISO 13849) |
| Мощность, Вт | (≤ 3 W) |
| Выходной ток | 2 A 1) |
| Суммарный ток | ≤ 4 A 2) |
| Одинарный удар | 30 g, 11 ms (EN 60068-2-27) |
| Время отключения | 70 ms |
| Класс надежности | SIL3 (IEC 61508)SILCL3 (EN 62061) |
| Степень защиты (IP) | III (EN 61140) |
| Влажность воздуха | 10 % ... 95 %, без образования конденсата |
| Изменение частоты | 21 kHz/s |
| Виброустойчивость | 10 Hz ... 55 Hz (EN 60068-2-6) |
| Задержка включения | ≥ 70 ms |
| Интерфейс энкодера | ProxyИнкрементальный энкодер А/В, HTL, 12 В или 24 В |
| Категория останова | 0 (EN 60204) |
| Предельная частота | 2 kHz 1) |
| Выходное напряжение | 18,4 V DC ... 30 V DC |
| Остаточная пульсация | (≤ 10 %) 1) |
| Температура хранения | –25 °C ... +70 °C |
| 1) Соотношение датчиков 3 | 2. |
| Климатические условия по | EN 61131-2 |
| Уровень производительности | PL e (EN ISO 13849) |
| Диапазон рабочих температур | –25 °C ... +55 °C |
| Электрическое подсоединение | Винтовые зажимы |
| Функции безопасности приводов | ПростойБезопасное снижение скорости (SLS)Безопасный контроль скорости (SSM) |
| Электромагнитная совместимость | Класс A (EN 61000-6-2, EN 55011) |
| Тип защитыЗажимыIP20 (EN 60529)КорпусIP40 | Тип защиты |
| Входной токHIGH2,4 mA ... 3,8 mALOW–2,5 mA ... 2,1 mA | Входной ток |
| УдаропрочностьОдинарный удар30 g, 11 ms | Ударопрочность |
| Входное напряжениеHIGH(13 V ... 30 V)LOW–5 V ... 5 V | Входное напряжение |
