Каталог·Фотоэлектрические датчики·WLL170T-2N132 Оптоволоконный фотоэлектрический датчик, до 3500 мм, красный свет 660 нм

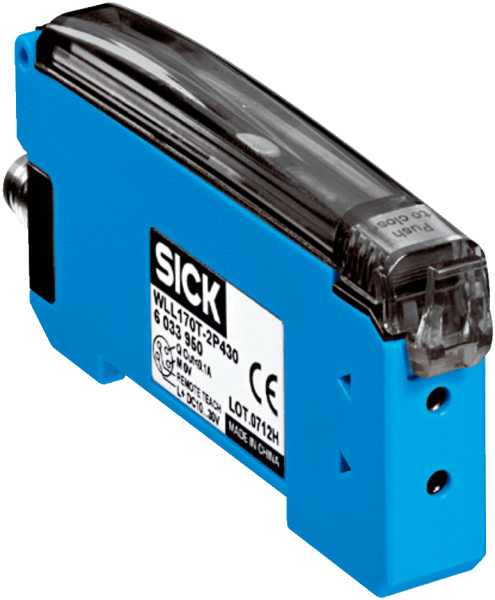

6033951 — WLL170T-2N132 Оптоволоконный фотоэлектрический датчик

WLL170T-2N132
SICK
Заказной №6033951
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияОптоволоконный фотоэлектрический датчик
    Размеры (Ш x В x Г)10,5 mm x 35,5 mm x 83,7 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.0 mm ... 3.500 mm, Система на пересечение луча 1)
    Расстояние срабатывания

    0 mm ... 160 mm, Система отражения от объекта 2) 3)

    0 ... 700 mm, Система на пересечение луча 4)

    Фокус 5)
    Вид излученияВидимый красный свет
    Источник светаСветодиод 6)
    Угол излученияОк. 65° 5)
    Длина волны660 nm
    Настройка

    Кнопка настройки

    Кабель

    Тип времениЗадержка выключения
    Время задержкиВыбирается ползунковым переключателем, 40 ms
    ИндикацияСветодиод
    • 1) Оптоволоконный кабель LL3-TB02 и насадочная линза LL3-TA01.
    • 2) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033), расстояние срабатывания зависит от оптоволоконного кабеля.
    • 3) LL3-DM01.
    • 4) LL3-TB01.
    • 5) См. данные оптоволоконного кабеля LL3.
    • 6) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация10 % 2)
    Потребление тока≤ 30 mA 3)
    Переключающий выходNPN
    Количество переключающих выходов1
    Тип переключенияСВЕТЛО/ТЕМНО
    Тип переключения по выборуВыбирается, через переключатель СВЕТЛО/ТЕМНО (L/D)
    Выходной ток Iмакс.≤ 100 mA
    Оценка≤ 250 µs 4)
    Частота переключения2.000 Hz 5)
    ВходКалибровочный ввод
    Тип подключенияКабель, 4-жильный, 2 m 6)
    Материал кабеляPVC
    Сечение провода0,2 mm²
    Схемы защиты

    A 7)

    B 8)

    C 9)

    D 10)

    Класс защитыIII
    Вес60 g
    Материал корпусаПластик, ABS
    Тип защитыIP66 11)
    Комплект поставкиКрепежный уголок BEF-WLL170
    Диапазон температур при работе–25 °C ... +55 °C
    Диапазон температур при хранении–40 °C ... +70 °C
    № файла ULNRKH.E300503 & NRKH7.E300503
    • 1) Предельные значения.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) Продолжительность сигнала при омической нагрузке.
    • 5) При соотношении светло/темно 1:1.
    • 6) Запрещается деформировать кабель ниже 0 °C.
    • 7) А = подключения UV с защитой от переполюсовки.
    • 8) B = входы и выходы с защитой от инверсии полярности.
    • 9) C = подавление импульсных помех.
    • 10) D = выходы с защитой от короткого замыкания.
    • 11) При правильно подключенных оптоволоконных кабелях LL3 и закрытом защитном кожухе.
  • Классификации
    ECl@ss 5.027270905
    ECl@ss 5.1.427270905
    ECl@ss 6.027270905
    ECl@ss 6.227270905
    ECl@ss 7.027270905
    ECl@ss 8.027270905
    ECl@ss 8.127270905
    ECl@ss 9.027270905
    ETIM 5.0EC002651
    ETIM 6.0EC002651
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Опции настройки WLL170T-2 Схема соединений cd-093 Габаритный чертеж WLL170T-2 Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002651
ECl@ss27270905
UNSPSC39121528
ВходКалибровочный ввод
Фокус5)
Вес, кг60 g
Оценка≤ 250 µs 4)
Размер10,5 mm x 35,5 mm x 83,7 mm
МатериалПластик, ABS
№ файла ULNRKH.E300503 & NRKH7.E300503
ИндикацияСветодиод
НастройкаКнопка настройкиКабель
Тип защитыIP66 11)
Длина волны660 nm
Тип времениЗадержка выключения
Схемы защитыA 7)B 8)C 9)D 10)
Вид излученияВидимый красный свет
Форма корпусаПрямоугольный
Время задержкиВыбирается ползунковым переключателем, 40 ms
Источник светаСветодиод 6)
Угол излученияОк. 65° 5)
Материал кабеляPVC
Сечение провода0,2 mm²
Потребление тока≤ 30 mA 3)
Тип переключенияСВЕТЛО/ТЕМНО
Степень защиты (IP)III
Комплект поставкиКрепежный уголок BEF-WLL170
Выходной ток Iмакс.≤ 100 mA
Переключающий выходNPN
6) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация10 % 2)
Частота переключения2.000 Hz 5)
Дистанция работы, макс.0 mm ... 3.500 mm, Система на пересечение луча 1)
Расстояние срабатывания0 mm ... 160 mm, Система отражения от объекта 2) 3)0 ... 700 mm, Система на пересечение луча 4)
Тип переключения по выборуВыбирается, через переключатель СВЕТЛО/ТЕМНО (L/D)
Принцип датчика/ обнаруженияОптоволоконный фотоэлектрический датчик
Электрическое подсоединениеКабель, 4-жильный, 2 m 6)
Диапазон температур при работе–25 °C ... +55 °C
5) При соотношении светло/темно 11.
Диапазон температур при хранении–40 °C ... +70 °C
Количество переключающих выходов1
