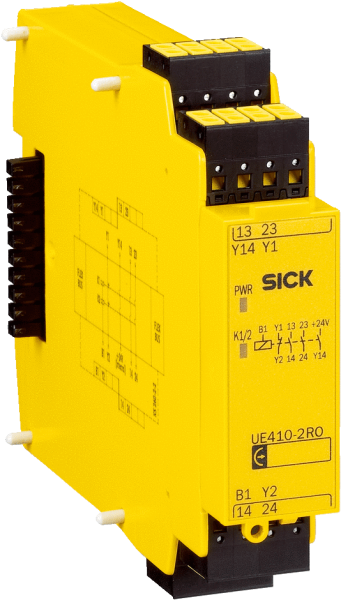

Габаритный чертеж UE410-2RO4, UE410-4RO4 Показать всё Скрыть всёХарактеристики
| ETIM | EC002632 |
|---|---|
| ECl@ss | 27249090 |
| UNSPSC | 32151705 |
| Вес, кг | 160 g (± 5 %) |
| Выходы | 2 цепи разблокировки |
| Зажимы | IP20 (EN 60529) |
| Корпус | IP40 (EN 60529) |
| Модуль | Релейный модуль |
| Размер | 22,5 mm x 96,5 mm x 120,8 mm |
| Категория | Категория 4 (EN ISO 13849) |
| Тип выхода | Беспотенциальные контакты НЗ, с принудительным управлением |
| Мощность, Вт | ≤ 1,6 W |
| Выходной ток | ≤ 75 mA |
| Класс надежности | SIL3 (IEC 61508)SILCL3 (EN 62061) |
| Тип конфигурации | Через соединительную проводку |
| Степень защиты (IP) | III (EN 61140) |
| Влажность воздуха | 15 % ... 95 %, без образования конденсата |
| Виброустойчивость | 5 g RMS, 5 Hz ... 500 Hz (EN 60068-2-64) |
| Входное напряжение | 18 V DC ... 30 V DC |
| Элементы индикации | LEDs |
| Выходное напряжение | 16 V DC ... 30 V DC |
| Напряжение питания, В | Через FLEXBUS+ |
| Температура хранения | –25 °C ... +70 °C |
| Напряжение переключения | 5 V AC/DC ... 253 V AC/DC |
| Климатические условия по | EN 61131-2 (температура окружающей среды 55 °C, относительная влажность воздуха 95 %) |
| Категория перенапряжения | II (EN 61131-2) |
| Уровень производительности | PL e (EN ISO 13849) |
| Диапазон рабочих температур | –25 °C ... +55 °C |
| Внутр. потребляемая мощность | ≤ 1,6 W 1) |
| Электрическое подсоединение | Вставные пружинные зажимы |
| Количество управляющих входов | 1 (B1) |
| Количество цепей обратной связи | 1 (Y1/Y2) |
| Электромагнитная совместимость | Класс A (EN 61000-6-2, EN 55011) |
| Тип защитыКорпусIP40 (EN 60529)ЗажимыIP20 | Тип защиты |
| Количество сигнальных токопроводящих линий | 1 (Y14) |
| Количество токопроводящих линий разблокировки | 2 (13/14, 23/24) |
| Управляющие входыЗажимыB1Входное напряжение18 V DC ... 30 V DC | Управляющие входы |
| Допустимая токовая нагрузка на устройство переключения выходного сигнала | 10 mA ... 6 A |
| Сигнальные цепиЗажимыY14Тип выходаКонтакт НО на внутренние 24 В постоянного тока, с принудительным управлениемВыходное напряжение16 V DC ... 30 V DCВыходной ток≤ 75 mA | Сигнальные цепи |
| Цепи обратной связиЗажимыY1/Y2Тип выходаБеспотенциальные контакты НЗ, с принудительным управлениемНапряжение переключения5 V AC/DC ... 253 V AC/DCДопустимая токовая нагрузка на устройство переключения выходного сигнала10 mA ... 6 A | Цепи обратной связи |
| Цепи разблокировкиЗажимы13/14, 23/24Тип выходаБеспотенциальные контакты НО, с принудительным управлениемНапряжение переключения5 V AC/DC ... 253 V AC/DCДопустимая токовая нагрузка на устройство переключения выходного сигнала10 mA ... 6 A | Цепи разблокировки |
