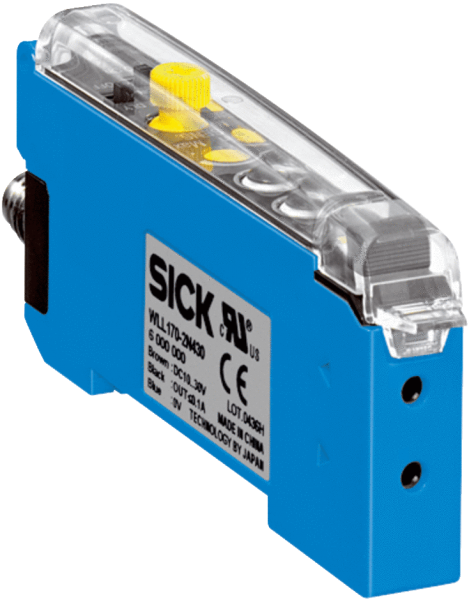

6029531 — WLL170-2N162 Оптоволоконный фотоэлектрический датчик

Показать всё Скрыть всё

• Характеристики

  Принцип датчика/ обнаружения	Оптоволоконный фотоэлектрический датчик
  Размеры (Ш x В x Г)	10,5 mm x 35,5 mm x 83,7 mm
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	0 mm ... 1.600 mm, Система на пересечение луча 1)
  Расстояние срабатывания	0 mm ... 65 mm, Система отражения от объекта 2) 3) 0 mm ... 350 mm, Система на пересечение луча 4)
  Фокус	5)
  Вид излучения	Видимый красный свет
  Источник света	Светодиод 6)
  Угол излучения	Ок. 65° 5)
  Длина волны	660 nm
  Настройка	Потенциометр, 10 оборотов
  Тип времени	Задержка выключения
  Время задержки	Выбирается ползунковым переключателем, 40 ms
  Индикация	Светодиод

  • 1) Оптоволоконный кабель LL3-TB02 и насадочная линза LL3-TA01.
  • 2) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033), расстояние срабатывания зависит от оптоволоконного кабеля.
  • 3) LL3-DB01.
  • 4) LL3-TB01.
  • 5) См. данные оптоволоконного кабеля LL3.
  • 6) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	10 % 2)
  Потребление тока	≤ 30 mA 3)
  Переключающий выход	NPN
  Количество переключающих выходов	1
  Тип переключения	СВЕТЛО/ТЕМНО
  Тип переключения по выбору	Выбирается, через переключатель СВЕТЛО/ТЕМНО (L/D)
  Выходной ток Iмакс.	≤ 100 mA
  Оценка	≤ 50 µs 4)
  Частота переключения	10.000 Hz 5)
  Вход	-
  Тип подключения	Кабель, 3-жильный, 2 m 6)
  Материал кабеля	PVC
  Сечение провода	0,2 mm²
  Диаметр провода	Ø 3,8 mm
  Схемы защиты	A 7) B 8) C 9) D 10)
  Класс защиты	III
  Вес	70 g
  Материал корпуса	Пластик, ABS/PC
  Тип защиты	IP66 11)
  Комплект поставки	Крепежный уголок BEF-WLL170
  Диапазон температур при работе	–25 °C ... +55 °C
  Диапазон температур при хранении	–40 °C ... +70 °C
  № файла UL	NRKH.E300503 & NRKH7.E300503

  • 1) Предельные значения.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) Продолжительность сигнала при омической нагрузке.
  • 5) При соотношении светло/темно 1:1.
  • 6) Запрещается деформировать кабель ниже 0 °C.
  • 7) А = подключения UV с защитой от переполюсовки.
  • 8) B = входы и выходы с защитой от инверсии полярности.
  • 9) C = подавление импульсных помех.
  • 10) D = выходы с защитой от короткого замыкания.
  • 11) При правильно подключенных оптоволоконных кабелях LL3 и закрытом защитном кожухе.

• Классификации

  ECl@ss 5.0	27270905
  ECl@ss 5.1.4	27270905
  ECl@ss 6.0	27270905
  ECl@ss 6.2	27270905
  ECl@ss 7.0	27270905
  ECl@ss 8.0	27270905
  ECl@ss 8.1	27270905
  ECl@ss 9.0	27270905
  ETIM 5.0	EC002651
  ETIM 6.0	EC002651
  UNSPSC 16.0901	39121528
