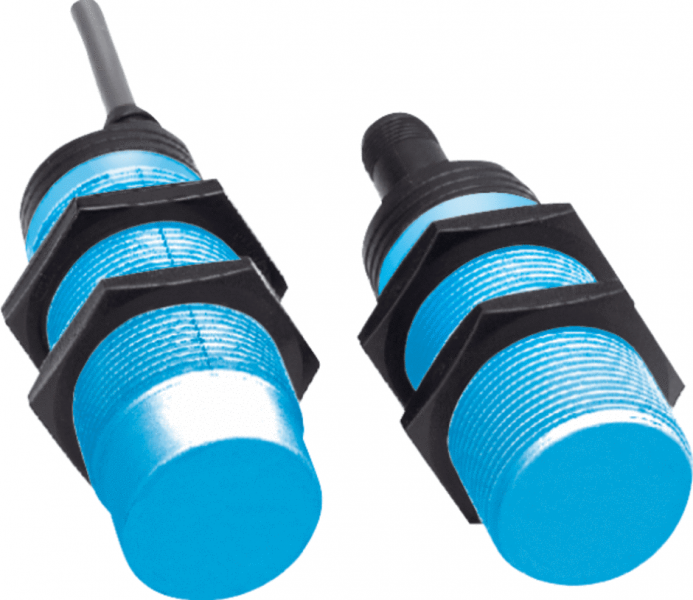

6028413 — CM30-25NAP-KW1 Датчик приближения M30 Sn 4–25 мм AC

Показать всё Скрыть всё

• Характеристики

  Тип корпуса	Цилиндрический с резьбой
  Размер резьбы	M30 1,5
  Диаметр	Ø 30 mm
  Расстояние срабатывания Sn	4 mm ... 25 mm
  Расстояние срабатывания обеспечено Sa	18 mm
  Монтаж	С выступающей частью
  Частота переключения	10 Hz
  Тип подключения	Кабель, 2-жильный, 2 m 1)
  Функция выхода	Нормально закрытый или нормально открытый
  Электрическое исполнение	Перем. ток, 2-проводный
  Настройка	Потенциометр (Чувствительность)
  Тип защиты	IP67 2)

  • 1) Запрещается деформировать кабель ниже 0 °C.
  • 2) Согласно EN 60529.

• Механика/электроника

  Напряжение питания	20 V AC ... 250 V AC
  Остаточная пульсация	≤ 10 % 1)
  Падение напряжения	≤ 10 V DC 2)
  Потребление тока	≤ 10 mA 3)
  Задержка готовности	≤ 100 ms
  Гистерезис	4 % ... 20 %
  Воспроизводимость	≤ 5 % 4) 5)
  Отклонение температуры (от Sr)	± 10 %
  ЭМС	Согласно EN 60947-5-2 6)
  Постоянный ток Ia	≤ 500 mA
  Материал кабеля	PVC
  Поперечное сечение кабеля	0,5 mm²
  Защита от инверсии полярности	✔
  Подавление импульса включения	✔
  Ударопрочность и виброустойчивость	30 г, 11 мс/10…55 Гц, 1 мм
  Диапазон температур при работе	–25 °C ... +80 °C
  Материал корпуса	Пластик, PBT
  Длина корпуса	75,6 mm
  Полезная длина резьбы	50 mm
  Макс. момент затяжки	≤ 7,5 Nm
  Комплект поставки	Крепёжные гайки (пластик)

  • 1) От Ub.
  • 2) При Ia max.
  • 3) Без нагрузки.
  • 4) От Sr.
  • 5) Ub и Ta постоянны.
  • 6) В случаях с критичной электромагнитной совместимостью по проводам может оказываться возмущающее воздействие в частотном диапазоне осциллятора. Это может привести к изменениям выходного сигнала. (см. руководство по эксплуатации).

• Коэффициенты редукции

  Примечание	Значения являются ориентировочными и могут изменяться
  Металл	1
  Вода	1
  PVC	Ок. 0,4
  Масло	Ок. 0,25
  Стекло	0,6
  Керамика	0,5
  Спирт	0,7
  Деревообрабатывающая промышленность	0,2 ... 0,7

• Указания по установке

  Примечание	Соответствующие графические материалы см. в разд. «Указания по установке»
  A	30 mm
  B	60 mm
  C	30 mm
  D	75 mm
  E	50 mmВ случае применения в критичных условиях датчик необходимо предварительно протестировать

• Классификации

  ECl@ss 5.0	27270102
  ECl@ss 5.1.4	27270102
  ECl@ss 6.0	27270102
  ECl@ss 6.2	27270102
  ECl@ss 7.0	27270102
  ECl@ss 8.0	27270102
  ECl@ss 8.1	27270102
  ECl@ss 9.0	27270102
  ETIM 5.0	EC002715
  ETIM 6.0	EC002715
  UNSPSC 16.0901	39122230

Показать всё Скрыть всё

Технические чертежи

Указания по установке Монтаж не вровень с плоскостью Схема соединений cd-013 Характеристика CM30, монтаж не вровень с плоскостью Габаритный чертеж CM30, не вровень с плоскостью, кабель Вид: Галерея Список Показать всё Скрыть всё
