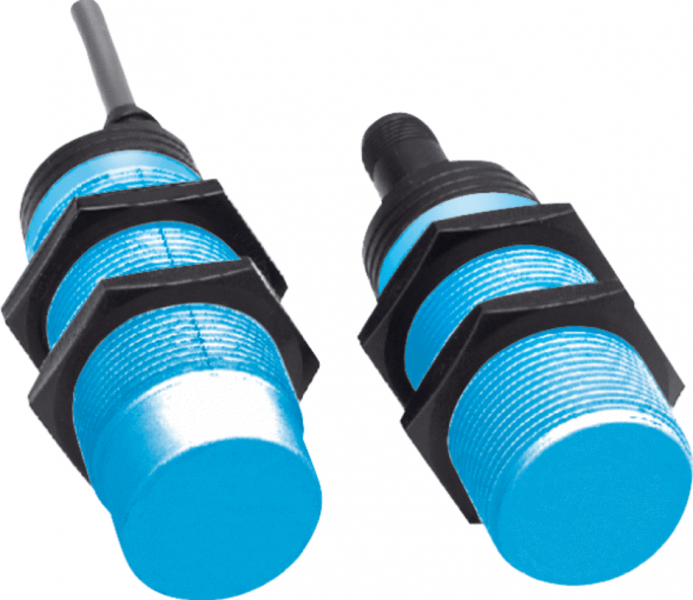

Указания по установке Монтаж заподлицо Схема соединений cd-013 Характеристика CM30, монтаж вровень с плоскостью Габаритный чертеж CM30, вровень с плоскостью, кабель Показать всё Скрыть всёХарактеристики
| B | 30 mm |
|---|---|
| C | 30 mm |
| D | 48 mm |
| PVC | Ок. 0,4 |
| ETIM | EC002715 |
| ECl@ss | 27270102 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2 6) |
| Вода | 1 |
| Масло | Ок. 0,25 |
| Спирт | 0,7 |
| Металл | 1 |
| Стекло | 0,6 |
| Керамика | 0,5 |
| Материал | Пластик, PBT |
| Настройка | Потенциометр (Чувствительность) |
| Тип защиты | IP67 2) |
| Гистерезис | 4 % ... 20 % |
| Диаметр, мм | Ø 30 mm |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Тип корпуса | Цилиндрический с резьбой |
| Длина корпуса | 63,6 mm |
| Размер резьбы | M30 1,5 |
| Функция выхода | Нормально закрытый или нормально открытый |
| Материал кабеля | PVC |
| Постоянный ток Ia | ≤ 500 mA |
| Потребление тока | ≤ 10 mA 3) |
| Комплект поставки | Крепёжные гайки (пластик) |
| Воспроизводимость | ≤ 5 % 4) 5) |
| Исполнение монтажа | Вровень |
| Падение напряжения | ≤ 10 V DC 2) |
| Задержка готовности | ≤ 100 ms |
| Макс. момент затяжки | ≤ 7,5 Nm |
| Напряжение питания, В | 20 V AC ... 250 V AC |
| Остаточная пульсация | ≤ 10 % 1) |
| Частота переключения | 10 Hz |
| Полезная длина резьбы | 50 mm |
| Отклонение температуры | ± 10 % |
| Электрическое исполнение | Перем. ток, 2-проводный |
| Поперечное сечение кабеля | 0,5 mm² |
| Расстояние срабатывания Sn | 2 mm ... 16 mm |
| Электрическое подсоединение | Кабель, 2-жильный, 2 m 1) |
| Защита от инверсии полярности | ✔ |
| Подавление импульса включения | ✔ |
| Диапазон температур при работе | –25 °C ... +80 °C |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Деревообрабатывающая промышленность | 0,2 ... 0,7 |
| Расстояние срабатывания обеспечено Sa | 11,52 mm |
