| ETIM | EC002632 |
|---|---|
| ECl@ss | 27249090 |
| UNSPSC | 32151705 |
| Вес, кг | 160 g |
| Зажимы | IP20 (EN 60529) |
| Корпус | IP40 (EN 60529) |

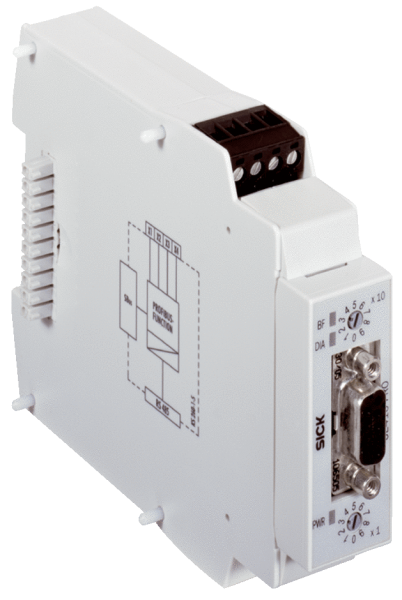

| Модуль | Шлюз |
| Размер | 22,5 mm x 96,5 mm x 120,8 mm |
| Мощность, Вт | ≤ 1,6 W (DC) |
| Тип конфигурации | Через поворотный переключатель |
| Степень защиты (IP) | III (EN 61140) |
| Влажность воздуха | 15 % ... 95 %, без образования конденсата |
| Виброустойчивость | 5 g RMS, 5 Hz ... 500 Hz (EN 60068-2-64) |
| Элементы индикации | LEDs |
| Напряжение питания, В | Через FLEXBUS |
| Температура хранения | –25 °C ... +70 °C |
| Тип интеграции в шину | Интегрирована в датчик |
| Диагностические выходы | 4 (X1 – X4) |
| Климатические условия по | EN 61131-2 (температура окружающей среды 55 °C, относительная влажность воздуха 95 %) |
| Скорость передачи данных | 12.000 kbit/s |
| Диапазон рабочих температур | –25 °C ... +55 °C |
| Внутр. потребляемая мощность | ≤ 1,6 W (DC) |
| Электрическое подсоединение | 1 розетка, D-Sub, 9-контактная |
| Полевая шина, промышленная шина | PROFIBUS DP |
| Электромагнитная совместимость | Класс A (EN 61000-6-2, EN 55011) |
| Тип защитыКорпусIP40 (EN 60529)ЗажимыIP20 | Тип защиты |
| Тип подключения диагностические выходы | Вставные винтовые зажимы |
