Каталог·Датчики расстояния·ISD300-1312 Датчик расстояния 0,2–300 м ИК 880 нм, PROFIBUS DP

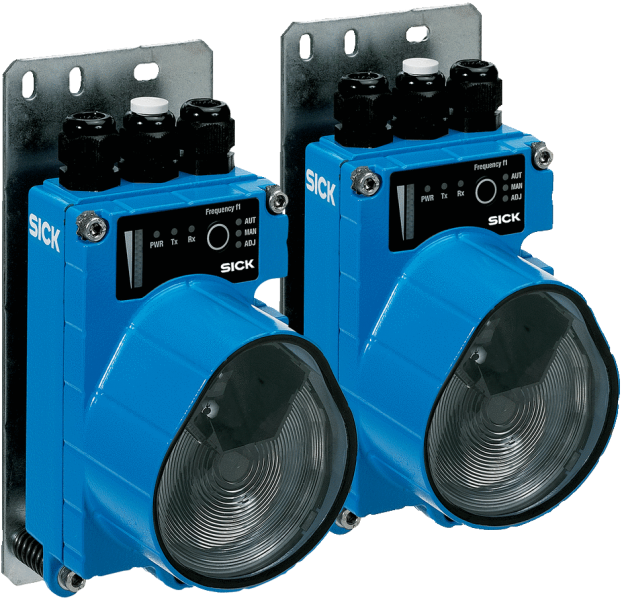

6028214 — ISD300-1312 Датчик расстояния 0,2–300 м ИК 880 нм

ISD300-1312
SICK
Заказной №6028214
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Производительность
    Дальность передачи0,2 m ... 300 m
    Источник светаСветодиодный, инфракрасный (880 нм)
    Тип. размер светового пятна (расстояние)1,75 m (на расст. 100 м)
    Угол раскрытияCa. ± 0,5°
  • Интерфейсы
    PROFIBUS DP✔
    Скорость передачи данных1,5 Mbit/s
    Последовательный✔ , RS-485
    ПримечаниеПо запросу
    Скорость передачи данных1,5 Mbit/s
    Переключающий выход

    0 В ... 2 В: бесперебойная работа

    UV –2 В: ограниченный функциональный резерв

    Дискретный вход0 В ... 2 В: передатчик деактивирован
    Задержка сигнала≤ 1,5 µs, + 1 Tbit
  • Механика/электроника
    Напряжение питания UVПост. ток 18 V ... 30 V
    Материал корпусаМеталл
    Тип подключенияЗажимы
    ВесОк. 1,2 kg
    Потребление тока≤ 0,2 A
    ЧастотаF2 1)
    Тип защитыIP65
    Класс защитыI
    • 1) Для создания канала передачи данных требуется пара устройств с окончаниями номеров -...1 и -...2.
  • Данные окружающей среды
    Электромагнитная совместимость (ЭМС)EN 61000-6-2, EN 61000-6-4 1)
    Рабочий диапазон температур–5 °C ... +50 °C
    Диапазон температур при хранении–30 °C ... +70 °C
    Макс. отн. влажность воздуха (без образования конденсата)90 %, без образования конденсата
    • 1) Это устройство класса А. Данное устройство может создавать радиопомехи при использовании в жилой зоне.
  • Общие указания
    ПримечаниеДля создания канала передачи данных требуется 2 устройства: ISD300-xxx1 (частота 1) и ISD300-xxx2 (частота 2). Устройства заказываются отдельно.
  • Классификации
    ECl@ss 5.019039001
    ECl@ss 5.1.419039001
    ECl@ss 6.019179090
    ECl@ss 6.219179090
    ECl@ss 7.019179090
    ECl@ss 8.019179090
    ECl@ss 8.119179090
    ECl@ss 9.019179090
    ETIM 5.0EC000515
    ETIM 6.0EC000515
    UNSPSC 16.090143201404
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж ISD300 RS-485/PROFIBUS, ISD300 RS-422/Interbus, ISD300 DH+/RIO, ISD300 DeviceNet/CANopen Тип подключения ISD300 RS-485/PROFIBUS Схема соединений Варианты настройки ISD300 RS-485/PROFIBUS, ISD300 RS-422/Interbus, ISD300 DH+/RIO, ISD300 DeviceNet/CANopen Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC000515
ECl@ss19179090
UNSPSC43201404
PROFIBUS DP✔
Вес, кгОк. 1,2 kg
МатериалМеталл
Тип защитыIP65
ПримечаниеДля создания канала передачи данных требуется 2 устройства: ISD300-xxx1 (частота 1) и ISD300-xxx2 (частота 2). Устройства заказываются отдельно.
Частота, ГцF2 1)
Источник светаСветодиодный, инфракрасный (880 нм)
Угол раскрытияCa. ± 0,5°
Дискретный вход0 В ... 2 В: передатчик деактивирован
Задержка сигнала≤ 1,5 µs, + 1 Tbit
Потребление тока≤ 0,2 A
Последовательный✔ , RS-485
Степень защиты (IP)I
Дальность передачи0,2 m ... 300 m
Переключающий выход0 В ... 2 В: бесперебойная работаUV –2 В: ограниченный функциональный резерв
Напряжение питания UVПост. ток 18 V ... 30 V
Скорость передачи данных1,5 Mbit/s
Тип. размер светового пятна1,75 m (на расст. 100 м)
Макс. отн. влажность воздуха90 %, без образования конденсата
Рабочий диапазон температур–5 °C ... +50 °C
Электрическое подсоединениеЗажимы
Электромагнитная совместимостьEN 61000-6-2, EN 61000-6-4 1)
Диапазон температур при хранении–30 °C ... +70 °C
PROFIBUS DP✔Скорость передачи данных1,5 Mbit/sPROFIBUS DP
Последовательный✔ , RS-485ПримечаниеПо запросуСкорость передачи данных1,5 Mbit/sПоследовательный
