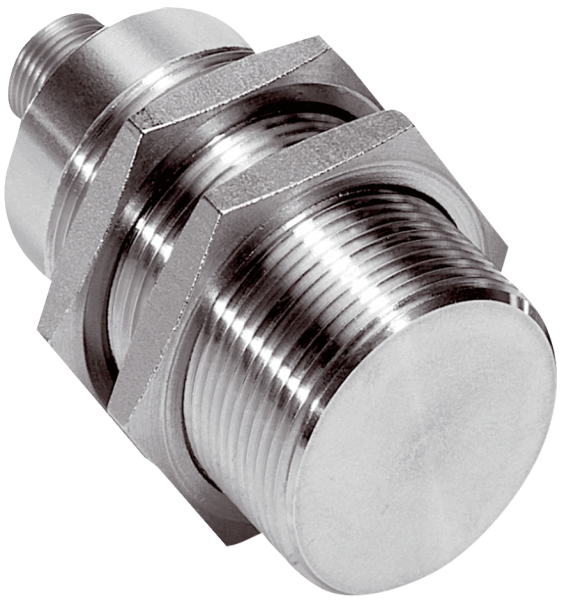

Описание
Технические чертежи
Схема соединений cd-007 Габаритный чертеж IM30 Inox, вровень с плоскостью Указания по установке Монтаж не вровень с плоскостью Показать всё Скрыть всёХарактеристики
| A | 30 mm |
|---|---|
| B | 80 mm |
| C | 30 mm |
| D | 60 mm |
| E | 0 mm |
| F | 200 mm |
| ETIM | EC002714 |
| ECl@ss | 27270101 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2 |
| Медь | Ок. 0,9 |
| Латунь | Ок. 1,2 |
| Сталь St37 | Ок. 1 |
| Алюминий | Ок. 1 |
| Материал | Нержавеющая сталь, V4A (1.4435, 316L) |
| Тип защиты | IP68, IP69K 1) |
| Гистерезис | 1 % ... 15 % |
| Диаметр, мм | Ø 30 mm |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Тип корпуса | Цилиндрический с резьбой |
| Длина корпуса | 63,5 mm |
| Размер резьбы | M30 1,5 |
| Функция выхода | Нормально открытый |
| Особые свойства | Активная поверхность из металла, Тройное расстояние срабатывания |
| Постоянный ток Ia | ≤ 200 mA |
| Потребление тока | ≤ 10 mA 3) |
| Нержавеющая сталь | Ок. 0,5 |
| Воспроизводимость | ≤ 5 % 4) 5) |
| Исполнение монтажа | Вровень |
| Падение напряжения | ≤ 2 V 2) |
| Задержка готовности | ≤ 40 ms |
| Макс. момент затяжки | 150 Nm |
| Переключающий выход | PNP |
| Напряжение питания, В | 10 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 20 % 1) |
| Частота переключения | 100 Hz |
| Полезная длина резьбы | 42 mm |
| Отклонение температуры | ≤ 10 % |
| Электрическое исполнение | Пост. ток, 3-проводный |
| Расстояние срабатывания Sn | 20 mm |
| Электрическое подсоединение | Разъем M12, 4-конт. |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Подавление импульса включения | ✔ |
| Диапазон температур при работе | –25 °C ... +85 °C |
| Материал, активная поверхность | Нержавеющая сталь, V4A (1.4435, 316L) |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Расстояние срабатывания обеспечено Sa | 16,2 mm |
