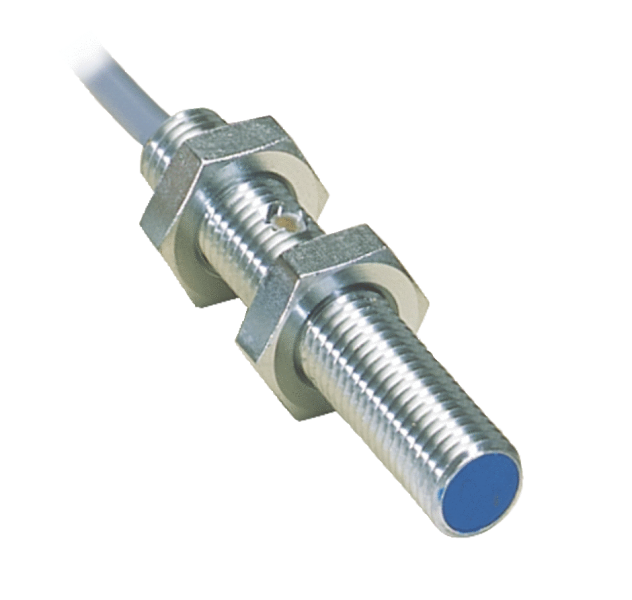

Указания по установке Монтаж не вровень с плоскостью Схема соединений cd-001 Габаритный чертеж IM08 Triplex, кабель, не вровень с плоскостью Показать всё Скрыть всёХарактеристики
| A | 8 mm |
|---|---|
| B | 20 mm |
| C | 8 mm |
| D | 18 mm |
| E | 8 mm |
| F | 60 mm |
| ETIM | EC002714 |
| ECl@ss | 27270101 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2 |
| Медь | Ок. 0,44 |
| Латунь | Ок. 0,55 |
| Алюминий | Ок. 0,47 |
| Материал | Металл, Хромированная латунь |
| Тип защиты | IP67 1) |
| Гистерезис | 1 % ... 15 % |
| Диаметр, мм | Ø 8 mm |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Тип корпуса | Цилиндрический с резьбой |
| Длина корпуса | 45 mm |
| Размер резьбы | M8 1 |
| Функция выхода | Нормально открытый |
| Диаметр провода | Ø 3,5 mm |
| Материал кабеля | PVC |
| Особые свойства | Тройное расстояние срабатывания |
| Постоянный ток Ia | ≤ 200 mA |
| Потребление тока | ≤ 10 mA 3) |
| Нержавеющая сталь | Ок. 0,77 |
| Воспроизводимость | ≤ 5 % 4) 5) |
| Исполнение монтажа | С выступающей частью |
| Падение напряжения | ≤ 2 V 2) |
| Задержка готовности | ≤ 50 ms |
| Конструкция корпуса | Стандарт |
| Макс. момент затяжки | ≤ 4 Nm |
| Переключающий выход | NPN |
| Напряжение питания, В | 10 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 20 % 1) |
| Частота переключения | 500 Hz |
| Полезная длина резьбы | 41 mm |
| Отклонение температуры | ± 10 % |
| Электрическое исполнение | Пост. ток, 3-проводный |
| Поперечное сечение кабеля | 0,14 mm² |
| Расстояние срабатывания Sn | 6 mm |
| Сигнализация при настройке | ✔ 6) |
| Электрическое подсоединение | Кабель, 3-жильный, 2 m |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Подавление импульса включения | ✔ |
| Диапазон температур при работе | –25 °C ... +70 °C |
| Материал, активная поверхность | Пластик, Пластик |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Расстояние срабатывания обеспечено Sa | 4,86 mm |
