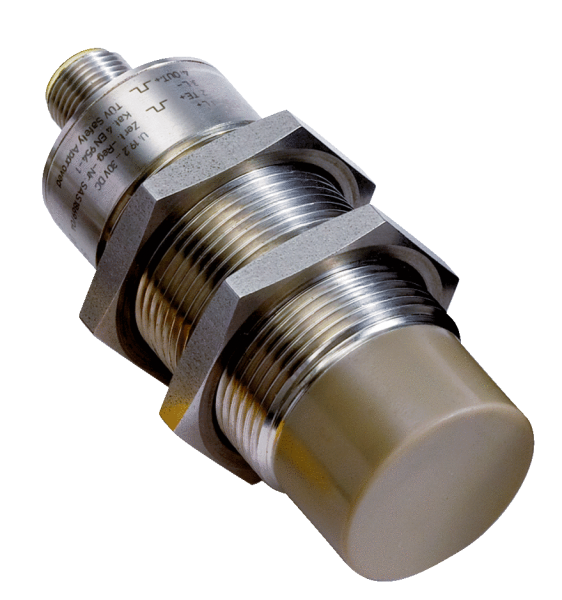

6027392 — IN40-D0202K Выключатель безопасности индуктивный

Показать всё Скрыть всё

• Характеристики

  Принцип работы датчика	Индуктивный
  Количество безопасных выходов	1
  Задержка переключения от момента изменения состояния	T2 + 20 ms
  Зона деблокировки	6 mm ... 12 mm 1)
  Безопасное расстояние выключения Sar	30 mm 1)
  Направления включения	5
  Активные сенсорные поверхности	1
  Время контроля минимальной продолжительности пребывания	≥ 0,2 s

  • 1) В зависимости от материала. Указанные значения относятся к применению стали ST37.

• Параметры техники безопасности

  Класс надежности	SIL3 (IEC 61508)
  Категория	Категория 4 (EN ISO 13849)
  Уровень производительности	PL e (EN ISO 13849)
  PFHd (средняя вероятность опасного отказа в час)	1,33 x 10-9 (EN ISO 13849)
  TM (заданная продолжительность работы)	10 лет (EN ISO 13849) 1) 20 лет (EN ISO 13849) 2)
  Тип конструкции	Тип конструкции 3 (EN ISO 14119)
  Степень кодирования пускателя	Незакодированный (EN ISO 14119)
  Классификация по IEC/EN 60947-5-3	PDF-M

  • 1) При 0...+70 °C и относительной влажности воздуха 5...95 %.
  • 2) При +10...+40 °C и относительной влажности воздуха 5...70 %.

• Функции

  Каскадное подключение

  ✔

• Интерфейсы

  Тип подключения	Разъем M12, 4-конт.
  Индикация питания	✔
  Индикация состояния	✔

• Электрические данные

  Класс защиты	III (EN 50178)
  Напряжение питания UV	24 V DC (19,2 V DC ... 30 V DC)
  Потребление тока	15 mA
  Тип выхода	Полупроводниковый выход, импульсный

• Механические данные

  Тип корпуса	Цилиндрический
  Диаметр корпуса	M30
  Вес	0,13 kg
  Материал корпуса	V4A (корпус), PEEK (крышка)
  Установка	С выступающей частью

• Данные окружающей среды

  Тип защиты	IP69K (IEC 60529)
  Диапазон рабочих температур	0 °C ... +70 °C
  Температура хранения	–25 °C ... +70 °C
  Виброустойчивость	10 Hz ... 55 Hz, 1 mm (EN 60947-5-3)
  Ударопрочность	30 g, 11 ms (EN 60947-5-3)

• Классификации

  ECl@ss 5.0	27272401
  ECl@ss 5.1.4	27272401
  ECl@ss 6.0	27272401
  ECl@ss 6.2	27272401
  ECl@ss 7.0	27272401
  ECl@ss 8.0	27272401
  ECl@ss 8.1	27272401
  ECl@ss 9.0	27272401
  ETIM 5.0	EC001818
  ETIM 6.0	EC001818
  UNSPSC 16.0901	39122205

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Область срабатывания Схема соединений Схема разъема датчика Вид: Галерея Список Показать всё Скрыть всё
