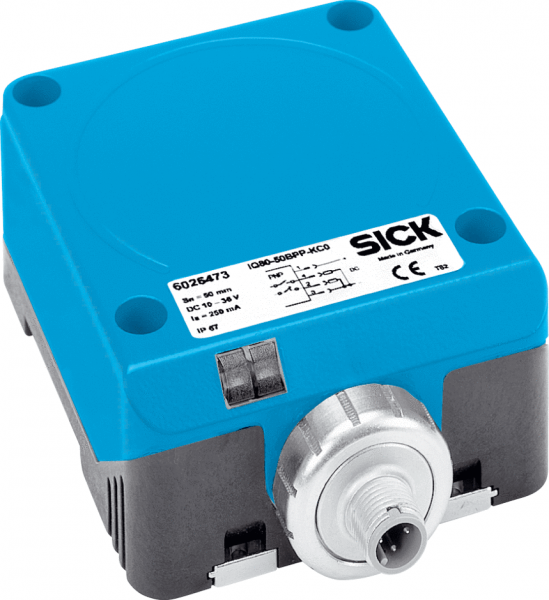

Указания по установке Схема соединений cd-009 Габаритный чертеж IQ80, DC 4-проводной Показать всё Скрыть всёХарактеристики
| A | 0 mm |
|---|---|
| B | 80 mm |
| C | 80 mm |
| D | 150 mm |
| E | 0 mm |
| F | 400 mm |
| ETIM | EC002714 |
| ECl@ss | 27270101 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2 |
| Медь | Ок. 0,38 |
| Латунь | Ок. 0,48 |
| Размер | 80 mm x 92 mm x 40 mm |
| Алюминий | Ок. 0,46 |
| Материал | Металл, Цинк, литье под давлением |
| Тип защиты | IP67 1) |
| Гистерезис | 3 % ... 20 % |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Тип корпуса | Прямоугольный |
| Функция выхода | Комплементарный |
| Постоянный ток Ia | ≤ 250 mA |
| Потребление тока | ≤ 20 mA 2) |
| Нержавеющая сталь | Ок. 0,85 |
| Исполнение монтажа | ВровеньС выступающей частьюНезаподлицо |
| Падение напряжения | ≤ 2,5 V 1) |
| Конструкция корпуса | Стандарт |
| Переключающий выход | PNP |
| Напряжение питания, В | 10 V DC ... 36 V DC |
| Частота переключения | 70 Hz |
| Отклонение температуры | ± 15 % |
| Электрическое исполнение | Пост. ток, 4-проводный |
| Расстояние срабатывания Sn | 50 mm |
| Электрическое подсоединение | Разъем M12, 4-конт. |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Диапазон температур при работе | –25 °C ... +70 °C |
| Материал, активная поверхность | Пластик, PPE |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Расстояние срабатывания обеспечено Sa | 40,5 mm |
