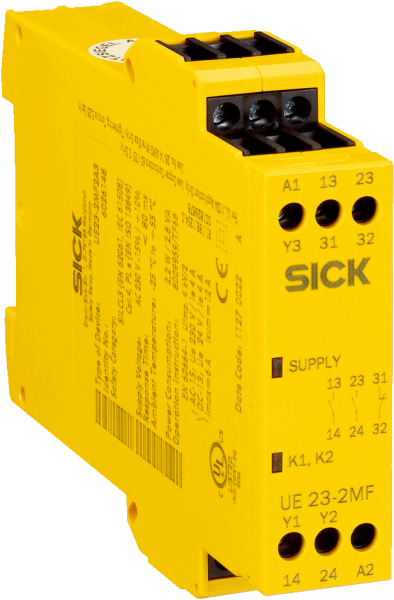

Описание
Технические чертежи
Габаритный чертеж Схема соединений Показать всё Скрыть всёХарактеристики
| TM | 20 лет (EN ISO 13849) |
|---|---|
| ETIM | EC001449 |
| PFHd | 3,0 x 10-6 (EN ISO 13849) |
| ECl@ss | 27371819 |
| UNSPSC | 41113704 |
| Вес, кг | 0,27 kg |
| Размер | 22,5 mm x 123 mm x 93,5 mm |
| Вручную | ≤ 70 ms |
| Категория | Категория 3 (EN ISO 13849) |
| Значение B10d | 5,45 x 104 циклов срабатывания (AC-15, 230 V, I = 3 A)1,26 x 106 циклов срабатывания (AC-15, 230 V, I = 1.5 A)5,9 x 106 циклов срабатывания (AC-15, 230 V, I = 0.75 A)4,35 x 105 циклов срабатывания (DC-13, 24 V, I = 2.5 A)1 x 107 циклов срабатывания (DC-13, 24 V, I = 0.63 A) |
| Мощность, Вт | (≤ 3 VA) |
| Тип контакта | С принудительным управлением |
| Суммарный ток | ≤ 12 A |
| Автоматически | ≤ 600 ms |
| Управляющий ток | ≤ 20 mA |
| Класс надежности | SILCL2 (EN 62061) |
| Степень защиты (IP) | II, безопасное разделение (EN 50178) |
| Категория останова | 0 (EN 60204-1) |
| Материал контактов | Серебряный сплав, тонкое золочение |
| Напряжение питания UV | A1, A2 |
| Частота переключения | ≤ 3600/ч |
| Расчетный рабочий ток | 4 A (230 V AC) 360 циклов срабатывания/ч3 A (230 V AC) 3600 циклов срабатывания/ч4 A (24 V DC) 360 циклов срабатывания/ч2,5 A (24 V DC) 3600 циклов срабатывания/ч |
| Категория потребления | AC-15/DC-13 (EN 60947-5-1) |
| Управляющее напряжение | (≤ 40 V DC) |
| Ток короткого замыкания | ≤ 250 mA |
| Гальваническая развязка | ✔ |
| Испытательное напряжение | 3,5 kV (50 Hz) (EN 60439-1) |
| Категория перенапряжения | III |
| Уровень производительности | PL d (EN ISO 13849) |
| Напряжение питания UVA1, A2115 V AC | Напряжение питания UV |
| Время задержки возврата реле | (≤ 80 ms) 1) |
| Электрическое подсоединение | Фиксированные винтовые зажимы |
| Защита от короткого замыкания | Сопротивление PTC |
| Сигнальная токопроводящая линия | 10 mA ... 6 A |
| Расчетное напряжение на изоляции Ui | 300 V AC |
| Токопроводящая линия разблокировки | 10 mA ... 6 A |
| Срок службы механических компонентов | 1 x 107 циклов срабатывания |
| Срок службы электрических компонентов | 2 x 106 циклов срабатывания |
| Количество сигнальных токопроводящих линий | 1, не относится к безопасности |
| Время сбросаВручную≤ 70 msАвтоматически≤ 600 ms | Время сброса |
| Электрические данные - Управляющее напряжение | Y1-Y2-Y3Управляющее напряжение(≤ 40 V DC)Управляющий ток≤ 20 mAТок короткого замыкания≤ 250 mAЗащита от короткого замыканияСопротивление PTCВремя сбросаВручную≤ 70 msАвтоматически≤ 600 msГальваническая развязка✔ |
| Количество токопроводящих линий разблокировки | 2, важный для безопасности |
| Максимально допустимое импульсное напряжение Uimp | 6 kV |
| Электрические данные - Выходные токопроводящие линии | 13/14, 23/24, 31/32Время задержки возврата реле(≤ 80 ms) 1)Количество токопроводящих линий разблокировки (нормально открытый)2, важный для безопасностиКоличество сигнальных токопроводящих линий (нормально закрытый)1, не относится к безопасностиТип контактаС принудительным управлениемМатериал контактовСеребряный сплав, тонкое золочениеНапряжение переключенияТокопроводящая линия разблокировки10 V ... 230 V AC10 V ... 300 V DCСигнальная токопроводящая линия10 V AC, 10 V DC ... 230 V AC, 300 V DCДопустимая токовая нагрузка на устройство переключения выходного сигналаТокопроводящая линия разблокировки10 mA ... 6 AСигнальная токопроводящая линия10 mA ... 6 AСуммарный ток≤ 12 AКатегория потребленияAC-15/DC-13 (EN 60947-5-1)Расчетный рабочий ток (расчетное рабочее напряжение)4 A (230 V AC) 360 циклов срабатывания/ч3 A (230 V AC) 3600 циклов срабатывания/ч4 A (24 V DC) 360 циклов срабатывания/ч2,5 A (24 V DC) 3600 циклов срабатывания/чЧастота переключения≤ 3600/чСрок службы механических компонентов (контакты реле)1 x 107 циклов срабатыванияСрок службы электрических компонентов (контакты реле)2 x 106 циклов срабатывания1) K1/K2. |
| Напряжение переключенияТокопроводящая линия разблокировки10 V ... 230 V AC10 V ... 300 V DCСигнальная токопроводящая линия10 V AC, 10 V DC ... 230 V AC, 300 V DC | Напряжение переключения |
| Допустимая токовая нагрузка на устройство переключения выходного сигналаТокопроводящая линия разблокировки10 mA ... 6 AСигнальная токопроводящая линия10 mA ... 6 AСуммарный ток≤ 12 A | Допустимая токовая нагрузка на устройство переключения выходного сигнала |
