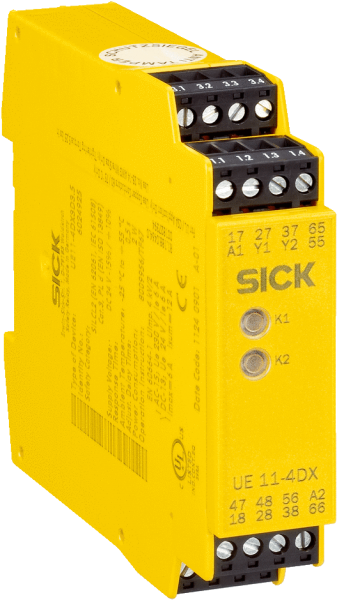

6024923 — UE11-4DX2D32 Модуль безопасности SIL2

Показать всё Скрыть всё

• Параметры техники безопасности

  Класс надежности	SIL2 (IEC 61508) 1) SILCL2 (EN 62061) 1)
  Категория	Категория 3 (EN ISO 13849) 1)
  Уровень производительности	PL d (EN ISO 13849) 1)
  Значение B10d	1 x 106 циклов срабатывания (AC-15, 230 V, I = 0,5 A ) 3,5 x 105 циклов срабатывания (DC-13, 24 V, I = 2 A ) 1,2 x 106 циклов срабатывания (DC-13, 24 V, I = 0,5 A)
  PFHd (средняя вероятность опасного отказа в час)	2,0 x 10-7 (EN ISO 13849)
  TM (заданная продолжительность работы)	4 лет (EN ISO 13849)

  • 1) При контроле токопроводящей линии ответной сигнализации Y1–Y2 (контроль внешних устройств) соответствующим базовым устройством.

• Интерфейсы

  Тип подключения	Фиксированные винтовые зажимы
  Количество токопроводящих линий разблокировки (нормально открытый)	4, важный для безопасности

• Электрические данные - Эксплуатационные параметры

  Напряжение питания A1, A2 Выходная токопроводящая линия > 25 В перем. тока/60 В пост. тока PELV Выходная токопроводящая линия ≤ 25 В перем. тока/60 В пост. тока PELV или SELV
  Напряжение питания UV A1, A2 24 V DC (20,4 V DC ... 26,4 V DC)
  Остаточная пульсация	(≤ 2,4 Vss) 1)
  Потребляемая мощность	(≤ 1 W (DC))
  Категория перенапряжения	III (см. руководство по эксплуатации)
  Расчетное напряжение на изоляции Ui	300 V AC
  Максимально допустимое импульсное напряжение Uimp	4 kV
  Испытательное напряжение	2 kV (50 Hz) (EN 60439-1)

  • 1) В режиме постоянного тока, в пределах UE.

• Электрические данные - Выходные токопроводящие линии: 17/18, 27/28, 37/38, 47/48, 55/56, 65/66, Y1/Y2

  Время задержки отключения	2 s
  Количество токопроводящих линий разблокировки (нормально открытый)	4, важный для безопасности
  Количество сигнальных токопроводящих линий (нормально закрытый)	2, не относится к безопасности
  Количество токопроводящих линий обратной связи (нормально закрытый)	1, Контроль внешних устройств (EDM)
  Тип контакта	С принудительным управлением
  Материал контактов	Серебряный сплав, тонкое золочение
  Напряжение переключения Токопроводящая линия разблокировки 10 V AC ... 230 V AC 10 V DC ... 300 V DC Сигнальная токопроводящая линия 10 V DC, 10 V DC ... 230 V AC, 300 V DC
  Допустимая токовая нагрузка на устройство переключения выходного сигнала Токопроводящая линия разблокировки 10 mA ... 6 A Сигнальная токопроводящая линия 10 mA ... 2 A Токопроводящая линия обратной связи 10 mA ... 100 mA Суммарный ток ≤ 12 A
  Категория потребления	AC-15/DC-13 (EN 60947-5-1)
  Расчетный рабочий ток (расчетное рабочее напряжение)	3 A (230 V AC) 3600 циклов срабатывания/ч 4 A (24 V DC) 360 циклов срабатывания/ч 2,5 A (24 V DC) 3600 циклов срабатывания/ч
  Частота переключения	≤ 3600/ч
  Срок службы механических компонентов (контакты реле)	1 x 107 циклов срабатывания
  Срок службы электрических компонентов (контакты реле)	2 x 106 циклов срабатывания

• Механические данные

  Размеры (Ш x В x Г)	22,5 mm x 114 mm x 96,5 mm
  Вес	0,2 kg

• Классификации

  ECl@ss 5.0	27371990
  ECl@ss 5.1.4	27371990
  ECl@ss 6.0	27371819
  ECl@ss 6.2	27371819
  ECl@ss 7.0	27371819
  ECl@ss 8.0	27371819
  ECl@ss 8.1	27371819
  ECl@ss 9.0	27371819
  ETIM 5.0	EC001449
  ETIM 6.0	EC001449
  UNSPSC 16.0901	41113704

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Защитное реле Схема соединений Вид: Галерея Список Показать всё Скрыть всё
