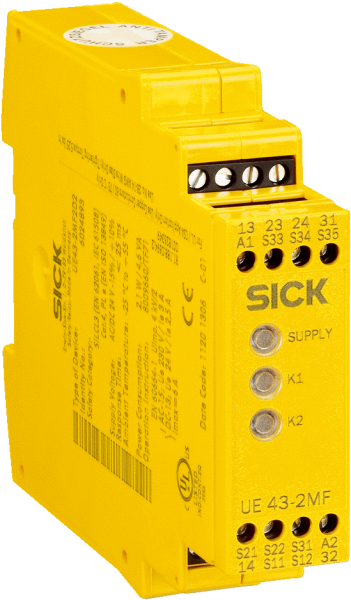

Габаритный чертеж Защитное реле Схема соединений Показать всё Скрыть всёХарактеристики
| TM | 20 лет (EN ISO 13849) |
|---|---|
| ETIM | EC001449 |
| PFHd | 3,0 x 10-8 (EN ISO 13849) |
| ECl@ss | 27371819 |
| UNSPSC | 41113704 |
| Вес, кг | 0,2 kg |
| Размер | 22,5 mm x 114 mm x 96,5 mm |
| Вручную | (≤ 40 ms) |
| Категория | Категория 4 (EN ISO 13849) |
| Значение B10d | 1,26 x 106 циклов срабатывания (AC-15, 230 V, I = 1,5 A)5,9 x 106 циклов срабатывания (AC-15, 230 V, I = 0,75 A)4,35 x 105 циклов срабатывания (DC-13, 24 V, I = 2,5 A)1 x 107 циклов срабатывания (DC-13, 24 V, I = 0,63 A) |
| Мощность, Вт | (≤ 4,6 VA (AC))(≤ 2,6 W (DC)) |
| Тип контакта | С принудительным управлением |
| Суммарный ток | ≤ 12 A |
| Автоматически | (≤ 500 ms) |
| Управляющий ток | 40 mA ... 100 mA |
| Класс надежности | SIL3 (IEC 61508)SILCL3 (EN 62061) |
| Категория останова | 0 (EN 60204-1) |
| Материал контактов | Серебряный сплав, тонкое золочение |
| Напряжение питания UV | A1, A2 |
| Напряжение питания, В | A1, A2 |
| Остаточная пульсация | (≤ 2,4 Vss) 1) |
| Частота переключения | ≤ 3600/ч |
| Входной ток≤ 100 mA≤ 50 mA | Входной ток |
| Расчетный рабочий ток | 4 A (230 V AC) 360 циклов срабатывания/ч3 A (230 V AC) 3600 циклов срабатывания/ч4 A (24 V DC) 360 циклов срабатывания/ч2,5 A (24 V DC) 3600 циклов срабатывания/ч |
| Категория потребления | AC-15/DC-13 |
| Сопротивление провода | ≤ 35 Ω |
| Контроль синхронизации | ≤ 500 ms |
| Управляющее напряжение | 22 V DC (≥ 17,4 V DC) |
| Ток короткого замыкания | ≤ 2 A |
| Испытательное напряжение | 2 kV (50 Hz) (EN 60439-1) |
| Категория перенапряжения | II |
| Время нажатия кнопки сброса | ≥ 50 ms |
| Уровень производительности | PL e (EN ISO 13849) |
| Время задержки возврата реле | 25 ms (≤ 25 ms) 1) |
| Электрическое подсоединение | Фиксированные винтовые зажимы |
| Напряжение питания UVA1, A224 V AC/DC | Напряжение питания UV |
| Защита от короткого замыкания | Сопротивление PTC |
| Сигнальная токопроводящая линия | 10 mA ... 6 A |
| Расчетное напряжение на изоляции Ui | 300 V AC |
| Токопроводящая линия разблокировки | 10 mA ... 6 A |
| Срок службы механических компонентов | 1 x 107 циклов срабатывания |
| Срок службы электрических компонентов | 1 x 105 циклов срабатывания |
| Электрические данные - Входные контуры | S12, S31, S22, S34, S35Входной ток≤ 100 mA≤ 50 mAВремя сбросаВручную(≤ 40 ms)Автоматически(≤ 500 ms)Время нажатия кнопки сброса≥ 50 msКонтроль синхронизации≤ 500 msСопротивление провода≤ 35 Ω |
| Время сбросаВручную(≤ 40 ms)Автоматически | Время сброса |
| Количество сигнальных токопроводящих линий | 1, не относится к безопасности |
| Электрические данные - Управляющее напряжение | S33/S11, S21Управляющее напряжение22 V DC (≥ 17,4 V DC)Управляющий ток40 mA ... 100 mAТок короткого замыкания≤ 2 AЗащита от короткого замыканияСопротивление PTC |
| Количество токопроводящих линий разблокировки | 2, важный для безопасности |
| Максимально допустимое импульсное напряжение Uimp | 4 kV |
| Электрические данные - Выходные токопроводящие линии | 13/14, 23/24, 31/32Время задержки возврата реле25 ms (≤ 25 ms) 1)Количество токопроводящих линий разблокировки (нормально открытый)2, важный для безопасностиКоличество сигнальных токопроводящих линий (нормально закрытый)1, не относится к безопасностиТип контактаС принудительным управлениемМатериал контактовСеребряный сплав, тонкое золочениеНапряжение переключенияТокопроводящая линия разблокировки10 V AC ... 230 V AC10 V DC ... 300 V DCСигнальная токопроводящая линия10 V AC, 10 V DC ... 230 V AC, 300 V DCДопустимая токовая нагрузка на устройство переключения выходного сигналаТокопроводящая линия разблокировки10 mA ... 6 AСигнальная токопроводящая линия10 mA ... 6 AСуммарный ток≤ 12 AКатегория потребленияAC-15/DC-13Расчетный рабочий ток (расчетное рабочее напряжение)4 A (230 V AC) 360 циклов срабатывания/ч3 A (230 V AC) 3600 циклов срабатывания/ч4 A (24 V DC) 360 циклов срабатывания/ч2,5 A (24 V DC) 3600 циклов срабатывания/чЧастота переключения≤ 3600/чСрок службы механических компонентов (контакты реле)1 x 107 циклов срабатыванияСрок службы электрических компонентов (контакты реле)1 x 105 циклов срабатывания1) K1/K2. |
| Выходная токопроводящая линия > 25 В перем. тока/60 В пост. тока | PELV |
| Выходная токопроводящая линия ≤ 25 В перем. тока/60 В пост. тока | PELV или SELV |
| Напряжение переключенияТокопроводящая линия разблокировки10 V AC ... 230 V AC10 V DC ... 300 V DCСигнальная токопроводящая линия10 V AC, 10 V DC ... 230 V AC, 300 V DC | Напряжение переключения |
| Напряжение питанияA1, A2Выходная токопроводящая линия > 25 В перем. тока/60 В пост. токаPELVВыходная токопроводящая линия ≤ 25 В перем. тока/60 В пост. токаPELV или SELV | Напряжение питания |
| Допустимая токовая нагрузка на устройство переключения выходного сигналаТокопроводящая линия разблокировки10 mA ... 6 AСигнальная токопроводящая линия10 mA ... 6 AСуммарный ток≤ 12 A | Допустимая токовая нагрузка на устройство переключения выходного сигнала |
