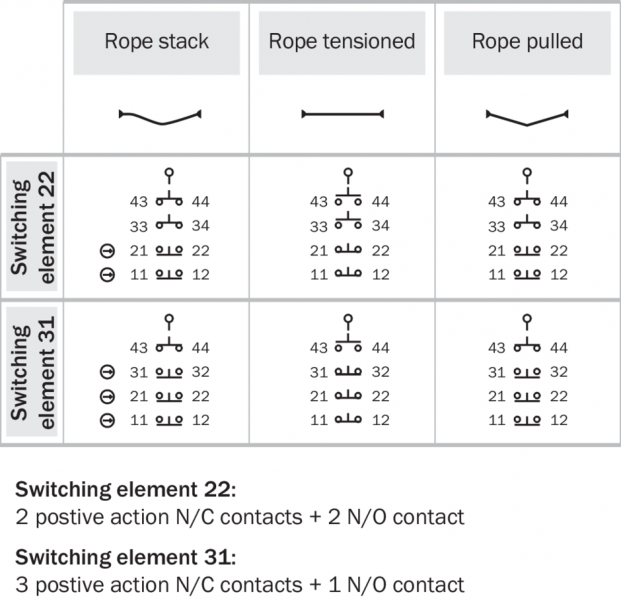

Габаритный чертеж Диаграмма ходов переключения Отображение контактов при извлечении пускателя (полностью вставлен = 0 мм) Переключатели Показать всё Скрыть всёХарактеристики
| ETIM | EC002033 |
|---|---|
| ECl@ss | 27371201 |
| UNSPSC | 39121545 |
| Вес, кг | 0,84 kg |
| Размер | 69 mm x 203 mm x 85 mm |
| Материал | Корпус из легкосплавного литья |
| Тип защиты | IP65 (IEC 60529) |
| Длина троса | ≤ 75 m |
| Значение B10d | 2 x 106 циклов срабатывания |
| Сечение провода | ≤ 1,5 mm² |
| Ток переключения | ≥ 5 mA (5 V DC) |
| Частота пускателя | ≤ 3.600 /h |
| Принцип переключения | Выключатель замедленного действия |
| Температура хранения | –25 °C ... +80 °C |
| Расчетный рабочий ток | 3 A (240 V AC)2 A (24 V DC) |
| Категория потребления | AC-15/DC-13 (IEC 60947-5-1) |
| Направления включения | 1 |
| Обработка поверхности | С лакокрасочным покрытием |
| Напряжение переключения | ≥ 5 V DC |
| Диапазон рабочих температур | –25 °C ... +80 °C |
| Усилие приведения в действие | ≤ 125 N (300 mm) |
| Электрическое подсоединение | Ввод кабеля, 3 x M20 |
| Защита от короткого замыкания | T6 |
| Расчетное напряжение на изоляции Ui | 250 V |
| Срок службы механических компонентов | 1 x 106 циклов срабатывания |
| Количество нормально открытых контактов | 1 |
| Максимально допустимое импульсное напряжение Uimp | 2.500 V |
| Безопасное состояние в случае возникновения ошибки | Выключатель не имеет внутренней функции обнаружения ошибок и в случае неисправности не может перейти в безопасное состояние. Обнаружение ошибок осуществляется с помощью подключенного логического блока, направленного на обеспечение безопасности. |
| Тип подключенияВвод кабеля, 3 x M20Сечение провода≤ 1,5 mm² | Тип подключения |
| Количество принудительно размыкаемых нормально закрытых контактов | 3 |
