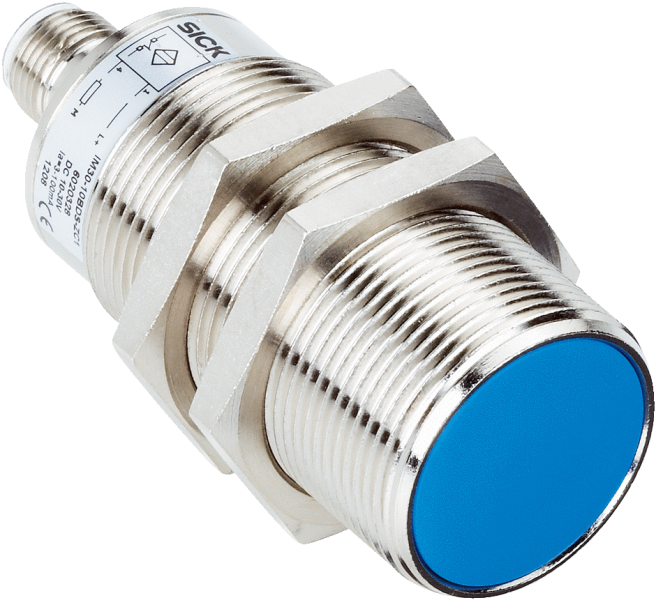

Указания по установке Монтаж не вровень с плоскостью Схема соединений cd-121 Габаритный чертеж IM30, AC/DC 2-провод., кабель, не вровень с плоскостью Показать всё Скрыть всёХарактеристики
| ETIM | EC002714 |
|---|---|
| ECl@ss | 27270101 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2По EN 55011, класс В |
| Материал | Металл, никелированная латунь |
| Тип защиты | IP67 3) |
| Гистерезис | 1 % ... 15 % |
| Диаметр, мм | Ø 30 mm |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Тип корпуса | Цилиндрический с резьбой |
| Длина корпуса | 81 mm |
| Размер резьбы | M30 1,5 |
| Остаточный ток | ≤ 4 mA |
| Функция выхода | Нормально открытый |
| Материал кабеля | PVC |
| Особые свойства | Подключается последовательно |
| Постоянный ток Ia | ≤ 200 mA |
| Степень защиты (IP) | II |
| Воспроизводимость | ≤ 10 % 1) 2) 3) |
| Исполнение монтажа | С выступающей частью |
| Падение напряжения | ≤ 6,5 V |
| Задержка готовности | ≤ 8 ms |
| Конструкция корпуса | Стандарт |
| Кратковременный ток | 2,2 A 4) |
| Макс. момент затяжки | ≤ 50 Nm |
| Степень загрязнения | 3 |
| Напряжение питания, В | 20 V AC/DC ... 250 V AC/DC |
| Частота переключения | 25 Hz 1)30 Hz 2) |
| Полезная длина резьбы | 44 mm |
| Категория потребления | AC-140 6) |
| Отклонение температуры | ± 10 % |
| Минимальный ток нагрузки | ≥ 5 mA |
| Электрическое исполнение | Перем./пост. ток, 2-проводной |
| Поперечное сечение кабеля | 0,5 mm² |
| Расстояние срабатывания Sn | 15 mm |
| Электрическое подсоединение | Кабель, 2-жильный, 2 m |
| Защита от короткого замыкания | – 5) |
| Подавление импульса включения | ✔ |
| Диапазон температур при работе | –25 °C ... +70 °C |
| Материал, активная поверхность | Пластик, Пластик |
| Расчетное напряжение на изоляции Ui | 250 V AC |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Максимально допустимое импульсное напряжение | 4 kV |
