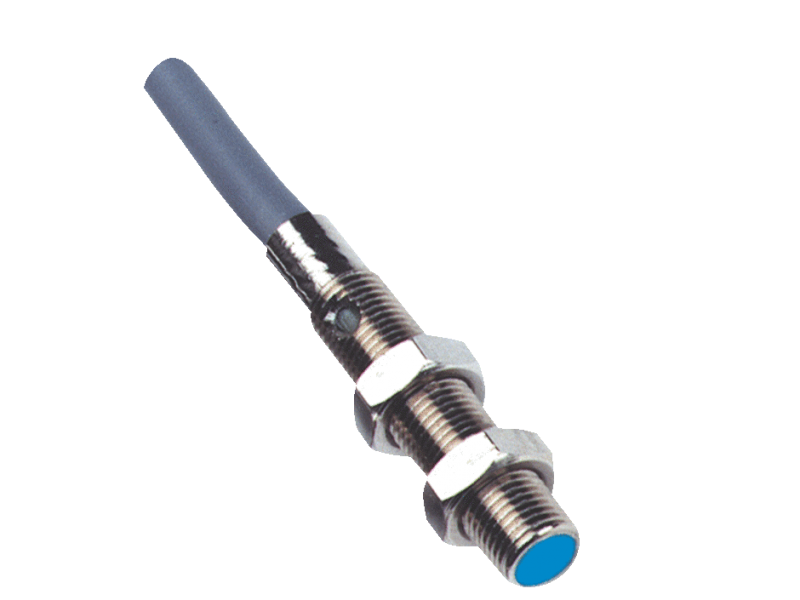

Описание
Технические чертежи
Указания по установке Монтаж почти вровень с плоскостью Схема соединений cd-001 Габаритный чертеж Стандартный вариант, вровень с плоскостью, кабель Показать всё Скрыть всёХарактеристики
| A | 0,8 mm |
|---|---|
| B | 0 mm |
| C | 5 mm |
| D | 2,4 mm |
| E | 0 mm |
| F | 7 mm |
| ETIM | EC002714 |
| ECl@ss | 27270101 |
| UNSPSC | 39122230 |
| ЭМС | EN 60947-5-2IEC 61000-4-2: (тестовый уровень 2)IEC 61000-4-4: (тестовый уровень 2) |
| Материал | Нержавеющая сталь, Нержавеющая сталь (V2A) |
| № файла UL | NRKH.E191603 |
| Тип защиты | IP67 1) |
| Гистерезис | 1 % ... 10 % |
| Диаметр, мм | Ø 5 mm |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Тип корпуса | Цилиндрический с резьбой |
| Длина корпуса | 25 mm |
| Размер резьбы | M5 0,5 |
| Функция выхода | Нормально открытый |
| Диаметр провода | Ø 3,5 mm |
| Материал кабеля | Полиуретан |
| Потребление тока | ≤ 10 mA 3) |
| Воспроизводимость | ≤ 1,5 % 4) |
| Исполнение монтажа | Вровень |
| Падение напряжения | ≤ 2 V 2) |
| Задержка готовности | ≤ 10 ms |
| Конструкция корпуса | Стандартная конструкция |
| Макс. момент затяжки | ≤ 1,5 Nm |
| Переключающий выход | PNP |
| Напряжение питания, В | 10 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 20 % 1) |
| Частота переключения | 5.000 Hz |
| Полезная длина резьбы | 20 mm |
| Отклонение температуры | ≤ 10 % |
| Электрическое исполнение | Пост. ток, 3-проводный |
| Поперечное сечение кабеля | 0,14 mm² |
| Расстояние срабатывания Sn | 0,8 mm |
| Электрическое подсоединение | Кабель, 3-жильный, 5 m |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Диапазон температур при работе | –25 °C ... +70 °C |
| Материал, активная поверхность | Пластик, Пластик |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Расстояние срабатывания обеспечено Sa | 0,648 mm |
