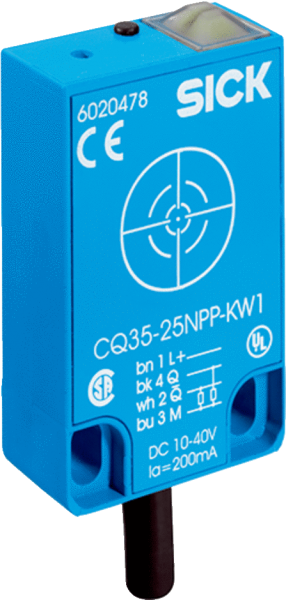

Указания по установке Схема соединений cd-005 Габаритный чертеж CQ35, кабель Показать всё Скрыть всёХарактеристики
| A | 35 mm |
|---|---|
| B | 35 mm |
| PVC | Ок. 0,4 |
| ETIM | EC002715 |
| ECl@ss | 27270102 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2 6) |
| Вода | 1 |
| Масло | Ок. 0,25 |
| Спирт | 0,7 |
| Металл | 1 |
| Размер | 35 mm x 69,5 mm x 15 mm |
| Стекло | 0,6 |
| Керамика | 0,5 |
| Материал | Пластик, PC |
| № файла UL | NRKH.E191603 |
| Настройка | Потенциометр, 270° (Чувствительность) |
| Тип защиты | IP67 2) |
| Гистерезис | 4 % ... 20 % |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Тип корпуса | Прямоугольный |
| Функция выхода | Комплементарный |
| Материал кабеля | PVC |
| Постоянный ток Ia | ≤ 200 mA |
| Потребление тока | ≤ 10 mA 3) |
| Воспроизводимость | ≤ 5 % 4) 5) |
| Исполнение монтажа | С выступающей частью |
| Падение напряжения | ≤ 2,5 V DC 2) |
| Задержка готовности | ≤ 100 ms |
| Переключающий выход | NPN |
| Напряжение питания, В | 10 V DC ... 36 V DC |
| Остаточная пульсация | ≤ 10 % 1) |
| Частота переключения | 50 Hz |
| Отклонение температуры | ± 10 % |
| Электрическое исполнение | Пост. ток, 4-проводный |
| Поперечное сечение кабеля | 0,34 mm² |
| Расстояние срабатывания Sn | 4 mm ... 25 mm |
| Электрическое подсоединение | Кабель, 4-жильный, 2 m 1) |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Подавление импульса включения | ✔ |
| Диапазон температур при работе | –25 °C ... +75 °C |
| Материал, активная поверхность | Пластик |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Деревообрабатывающая промышленность | 0,2 ... 0,7 |
| Расстояние срабатывания обеспечено Sa | 18 mm |
