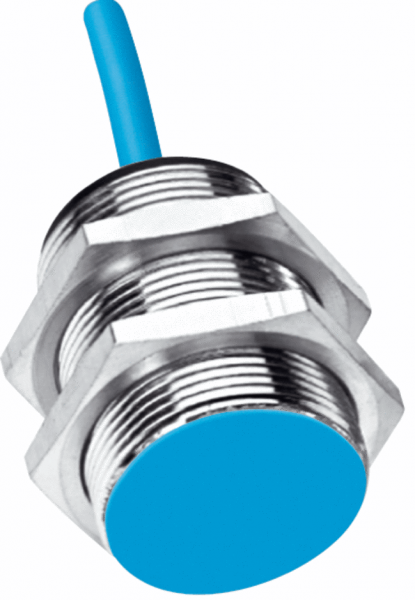

Описание
Технические чертежи
Указания по установке Монтаж заподлицо Схема соединений cd-012 Габаритный чертеж IM30 Namur, вровень с плоскостью Показать всё Скрыть всёХарактеристики
| B | 30 mm |
|---|---|
| C | 30 mm |
| D | 30 mm |
| F | 80 mm |
| ETIM | EC002714 |
| ECl@ss | 27270101 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-6 |
| Медь | Ок. 0,3 |
| Вес, кг | 233 g |
| Латунь | Ок. 0,5 |
| Алюминий | Ок. 0,4 |
| Материал | Металл, никелированная латунь |
| Тип защиты | IP67 1) |
| Гистерезис | 1 % ... 15 % |
| Диаметр, мм | Ø 30 mm |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Тип корпуса | Цилиндрический с резьбой |
| Длина корпуса | 41 mm |
| Размер резьбы | M30 1,5 |
| Функция выхода | Нормально закрытый |
| Диаметр провода | Ø 5,4 mm |
| Материал кабеля | PVC |
| Потребление тока | ≤ 30 mA 1) |
| Комплект поставки | Крепежная гайка (2 шт.), размер под ключ 36, металл |
| Нержавеющая сталь | Ок. 0,7 |
| Макс. входной ток Ii | 50 mA 2) |
| Исполнение монтажа | Вровень |
| Маркировка прибора | II 1G Ex ia IIC T6 Ga Ta –20 °C ... +70 °C, II 2 G Ex ia IIC T6 Gb Ta: –20 °C ... +70 °C |
| Макс. момент затяжки | 50 Nm |
| Переключающий выход | NAMUR |
| Напряжение питания, В | 7,5 V DC ... 25 V DC 1) |
| Частота переключения | 450 Hz |
| Полезная длина резьбы | 40 mm |
| Сопротивление провода | 50 Ω |
| Номинальное напряжение | 8,2 V DC 3) |
| Отклонение температуры | ± 10 % |
| Макс. входная мощность Ui | 120 mW 2) |
| Макс. внутренняя емкость Ci | 145 nF 2) |
| Макс. входное напряжение Ui | 15 V 2) |
| Поперечное сечение кабеля | 0,5 mm² |
| Расстояние срабатывания Sn | 10 mm |
| Электрическое подсоединение | Кабель, 2-жильный, 2 m |
| Категория взрывоопасной зоны | 1G, 2G |
| Диапазон температур при работе | –20 °C ... +70 °C |
| Материал, активная поверхность | Пластик, Пластик |
| Макс. внутренняя индуктивность Li | 140 µH 2) |
| Потребляемый ток демпфированный | ≤ 1 mA |
| Потребляемый ток недемпфированный | ≥ 2,2 mA |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Расстояние срабатывания обеспечено Sa | 8,1 mm |
| Свидетельство ЕС об испытаниях промышленного образца | PTB 03 ATEX 2037 |
