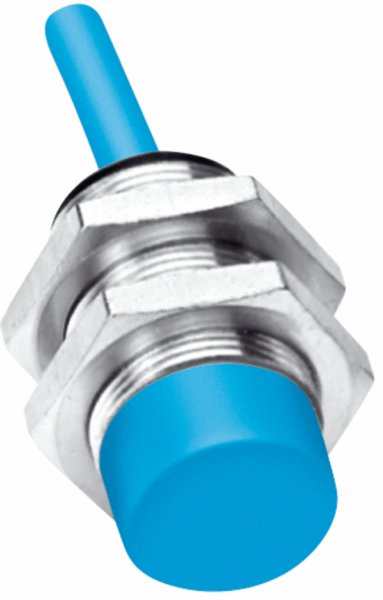

6021127 — IM18-08N-N-ZW0 Датчик приближения M18 Sn 8 мм

Показать всё Скрыть всё

• Характеристики

  Тип корпуса	Цилиндрический с резьбой
  Размер резьбы	M18 1
  Диаметр	Ø 18 mm
  Расстояние срабатывания Sn	8 mm
  Расстояние срабатывания обеспечено Sa	6,48 mm
  Монтаж	С выступающей частью
  Частота переключения	300 Hz
  Тип подключения	Кабель, 2-жильный, 2 m
  Переключающий выход	NAMUR
  Функция выхода	Нормально закрытый
  Тип защиты	IP67 1)

  • 1) Согласно EN 60529.

• Механика/электроника

  Напряжение питания	7,5 V DC ... 25 V DC 1)
  Потребление тока	≤ 30 mA 1)
  Гистерезис	1 % ... 15 %
  Отклонение температуры (от Sr)	± 10 %
  ЭМС	Согласно EN 60947-5-6
  Потребляемый ток демпфированный	≤ 1 mA
  Потребляемый ток недемпфированный	≥ 2,2 mA
  Материал кабеля	PVC
  Поперечное сечение кабеля	0,5 mm²
  Диаметр провода	Ø 5,4 mm
  Сопротивление провода	50 Ω
  Ударопрочность и виброустойчивость	30 г, 11 мс/10…55 Гц, 1 мм
  Диапазон температур при работе	–20 °C ... +70 °C
  Материал корпуса	Металл, никелированная латунь
  Материал, активная поверхность	Пластик, Пластик
  Длина корпуса	33 mm
  Полезная длина резьбы	24 mm
  Макс. момент затяжки	35 Nm
  Вес	164 g
  Комплект поставки	Крепежная гайка (2 шт.), размер под ключ 24, металл
  Свидетельство ЕС об испытаниях промышленного образца	PTB 03 ATEX 2037
  Категория взрывоопасной зоны	1G, 2G
  Макс. входное напряжение Ui	15 V 2)
  Макс. входная мощность Ui	120 mW 2)
  Макс. входной ток Ii	50 mA 2)
  Макс. внутренняя емкость Ci	155 nF 2)
  Макс. внутренняя индуктивность Li	50 µH 2)
  Номинальное напряжение	8,2 V DC 3)
  Маркировка прибора	II 1G Ex ia IIC T6 Ga Ta –20 °C ... +70 °C, II 2 G Ex ia IIC T6 Gb Ta: –20 °C ... +70 °C

  • 1) При применении вне взрывоопасных зон.
  • 2) Только для подключения в электрическом искробезопасном контуре, сертифицируемом отдельно.
  • 3) 1 kΩ.

• Коэффициенты редукции

  Примечание	Значения являются ориентировочными и могут изменяться
  Нержавеющая сталь (V2A)	Ок. 0,7
  Алюминий (Al)	Ок. 0,4
  Медь (Cu)	Ок. 0,3
  Латунь (Ms)	Ок. 0,5

• Указания по установке

  Примечание	Соответствующие графические материалы см. в разд. «Указания по установке»
  A	18 mm
  B	36 mm
  C	18 mm
  D	24 mm
  E	16 mm
  F	64 mm

• Классификации

  ECl@ss 5.0	27270101
  ECl@ss 5.1.4	27270101
  ECl@ss 6.0	27270101
  ECl@ss 6.2	27270101
  ECl@ss 7.0	27270101
  ECl@ss 8.0	27270101
  ECl@ss 8.1	27270101
  ECl@ss 9.0	27270101
  ETIM 5.0	EC002714
  ETIM 6.0	EC002714
  UNSPSC 16.0901	39122230

Показать всё Скрыть всё

Технические чертежи

Указания по установке Монтаж не вровень с плоскостью Схема соединений cd-012 Габаритный чертеж IM18 Namur, не вровень с плоскостью Вид: Галерея Список Показать всё Скрыть всё
